Chip TEC vs módulo de refrigeración TEC: diferencias clave para integración OEM

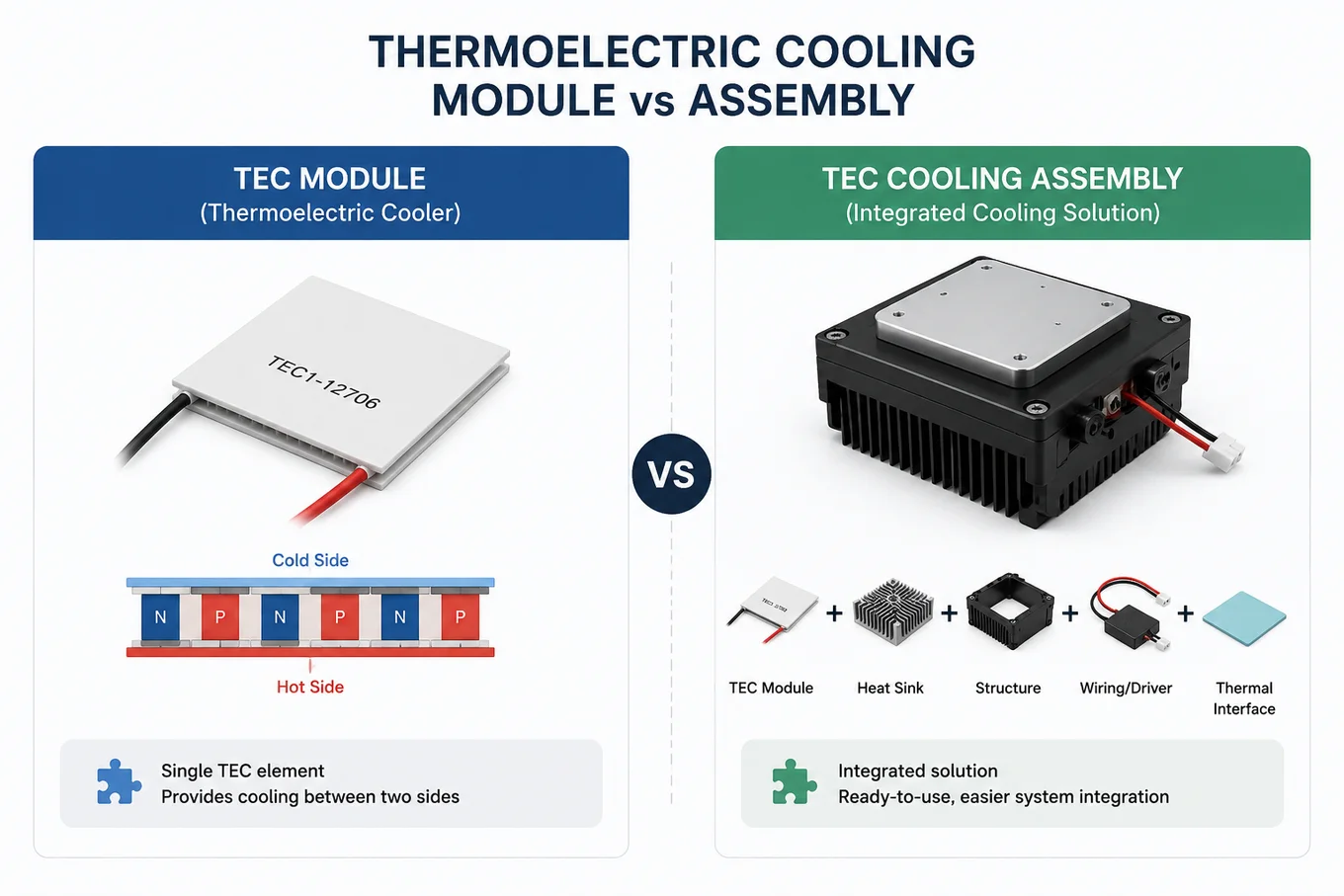

Un chip TEC y un módulo de refrigeración TEC suelen mencionarse juntos, pero no son el mismo producto de ingeniería. El chip es el elemento termoeléctrico central; el módulo o ensamblaje integra disipación, interfaz fría, control y estructura mecánica en una unidad de refrigeración utilizable.
Conclusión técnica
Para la mayoría de proyectos OEM, un ensamblaje TEC integrado reduce el riesgo térmico, acorta el tiempo de desarrollo y facilita la validación del sistema frente al uso de un chip TEC desnudo.
Definición y estructura
Un chip TEC independiente es un convertidor termoeléctrico básico. Normalmente contiene elementos semiconductores tipo P y tipo N, conductores de cobre y dos placas cerámicas. Es un componente sólido central, no un producto de refrigeración completo.
Un módulo o ensamblaje TEC es una unidad funcional construida alrededor del chip. Puede integrar disipador, ventilador, placa fría, circuito líquido, controlador, sensor de temperatura, cableado, carcasa, aislamiento y estructura de montaje.
En términos prácticos, el chip TEC es como un motor desnudo, mientras que el ensamblaje integrado se parece más a una máquina lista para instalar en un equipo.
Parámetros técnicos diferentes
Al seleccionar un chip TEC, los ingenieros se centran en parámetros del chip: diferencia máxima de temperatura, corriente máxima, tensión máxima, resistencia eléctrica y capacidad teórica de bombeo de calor.
Al seleccionar un ensamblaje TEC, las preguntas importantes son de nivel sistema: capacidad de refrigeración a la temperatura requerida, caudal de aire o líquido, rechazo de calor, tamaño de montaje, tensión, corriente, precisión de control y lógica de protección.
Por eso, una ficha técnica del chip no basta para predecir el rendimiento final de un sistema OEM.
Responsabilidad del diseño térmico
Con un chip TEC desnudo, el desarrollador debe diseñar el disipador del lado caliente, ventilador, ruta de aire o sistema líquido de rechazo térmico. Es la fuente más común de fallos porque una mala disipación reduce rápidamente el rendimiento del lado frío.
Con un ensamblaje TEC integrado, el proveedor ya ha diseñado y validado la ruta de disipación. El cliente principalmente debe mantener libres las entradas, salidas, flujo de aire o conexiones líquidas.
Este cambio de responsabilidad reduce el riesgo en equipos médicos, dispositivos estéticos, instrumentos de laboratorio y sistemas industriales compactos.
Interfaz fría y control
Un chip TEC requiere una placa fría, conducto de aire o circuito líquido para transferir la refrigeración a la carga objetivo. También deben resolverse condensación, aislamiento y presión de montaje.
Un ensamblaje TEC puede incluir una interfaz fría preparada: placa líquida, tanque, bomba, conexiones de tubo o salida de aire frío. El cliente conecta el ensamblaje al equipo en lugar de diseñar toda la estructura desde cero.
El control también cambia. Los chips requieren fuente DC, sensor, PID y circuito de potencia. Los ensamblajes pueden incluir controlador, pantalla, comunicación y protección contra sobretemperatura, falta de líquido o fallo de sensor.
Coste, compra y riesgo del proyecto
El chip TEC tiene menor precio unitario, pero el proyecto absorbe el coste de diseño del sistema, pruebas térmicas, desarrollo de control y validación de fiabilidad.
El ensamblaje TEC cuesta más como componente, pero puede ahorrar tiempo de desarrollo y reducir rediseños. En lotes pequeños o medianos, o con calendarios ajustados, el coste total suele ser menor.
Para productos de gran volumen con un equipo térmico experimentado, desarrollar internamente con chips puede tener sentido. Para la mayoría de fabricantes OEM, los ensamblajes integrados son la opción más práctica.
