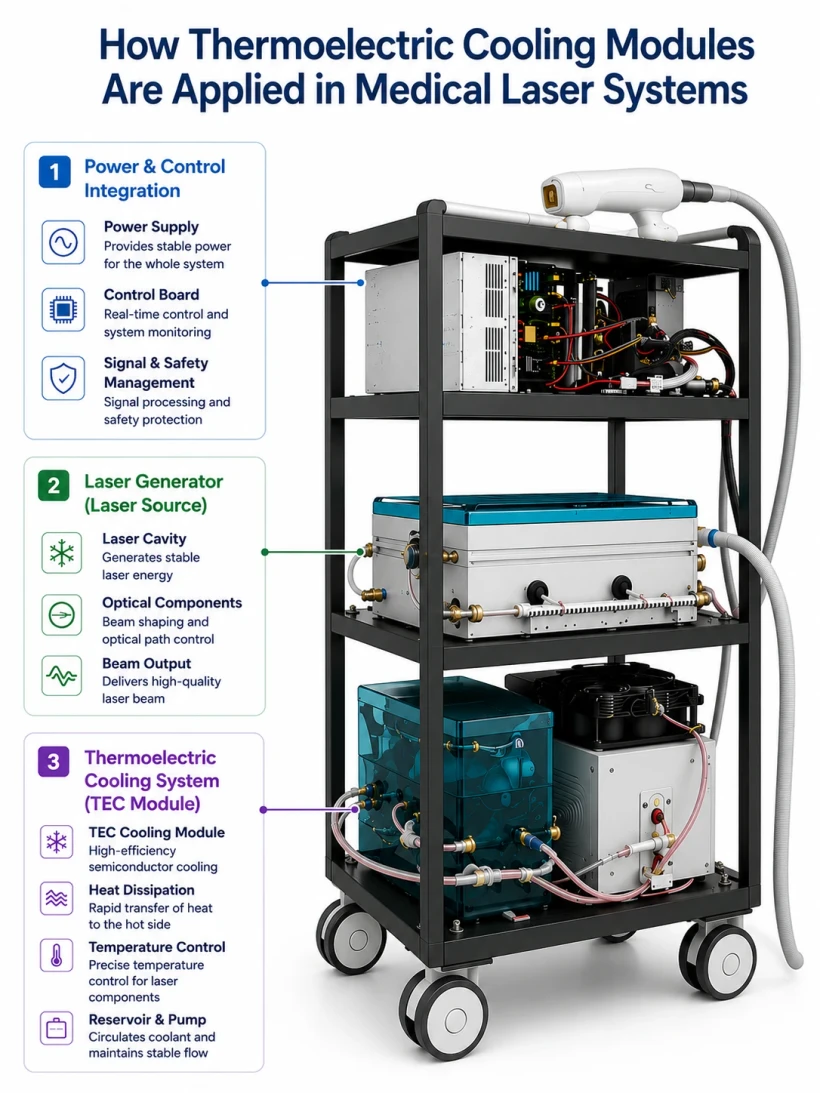

Cómo se aplican los módulos termoeléctricos en sistemas láser médicos
Los equipos láser médicos usados en dermatología, estética, cirugía, rehabilitación y diagnóstico deben controlar el calor dentro de un espacio interno compacto. La fuente láser, electrónica de potencia, óptica, manípulos y circuitos líquidos generan cargas térmicas que afectan la estabilidad, comodidad del paciente y vida útil del equipo.
Mensaje técnico clave
Un conjunto termoeléctrico personalizado ayuda a los sistemas láser médicos a mantener salida estable, proteger componentes ópticos sensibles, mejorar la comodidad del paciente y lograr control térmico integrado dentro del equipo OEM.
Riesgos térmicos
Por qué los sistemas láser médicos necesitan enfriamiento preciso
La energía láser no se convierte por completo en energía útil de tratamiento. Una parte importante se transforma en calor en el generador láser, matriz de diodos, cavidad, placa fría, cabezal de tratamiento, controlador de potencia y electrónica.
Si el calor no se elimina a tiempo, el sistema puede sufrir deriva de longitud de onda, potencia inestable, menor uniformidad del haz, alta temperatura en componentes de potencia, temperatura no controlada del cabezal, incomodidad del paciente, parada de protección o menor vida útil.
Los diodos láser requieren temperatura estable para reducir deriva de longitud de onda y pérdida de potencia.
Los manípulos y puntas de contacto con piel necesitan enfriamiento para mejorar la comodidad del tratamiento.
Fuentes de potencia, drivers y placas de control necesitan disipación continua durante sesiones largas.
El sistema de enfriamiento debe ser compacto, fiable y fácil de integrar en espacios internos limitados.
Principio y flujo térmico
Cómo funciona un conjunto termoeléctrico dentro de un láser
La refrigeración termoeléctrica se basa en el efecto Peltier. Cuando corriente continua pasa por elementos semiconductores tipo N y P, un lado absorbe calor y se convierte en lado frío, mientras el otro libera calor como lado caliente. En un sistema láser médico, el lado frío puede enfriar la base del diodo, la punta, la placa óptica o el circuito líquido; el lado caliente debe disipar calor mediante disipador, ventilador, placa líquida o circuito de refrigeración.
Arquitectura
Ensamblaje TEC refrigerado por aire
Estructura compacta con elemento TEC, placa fría, disipador caliente y ventilador. Adecuada para equipos estéticos de potencia media, enfriamiento de piel y módulos láser compactos.
Arquitectura
Ensamblaje TEC refrigerado por líquido

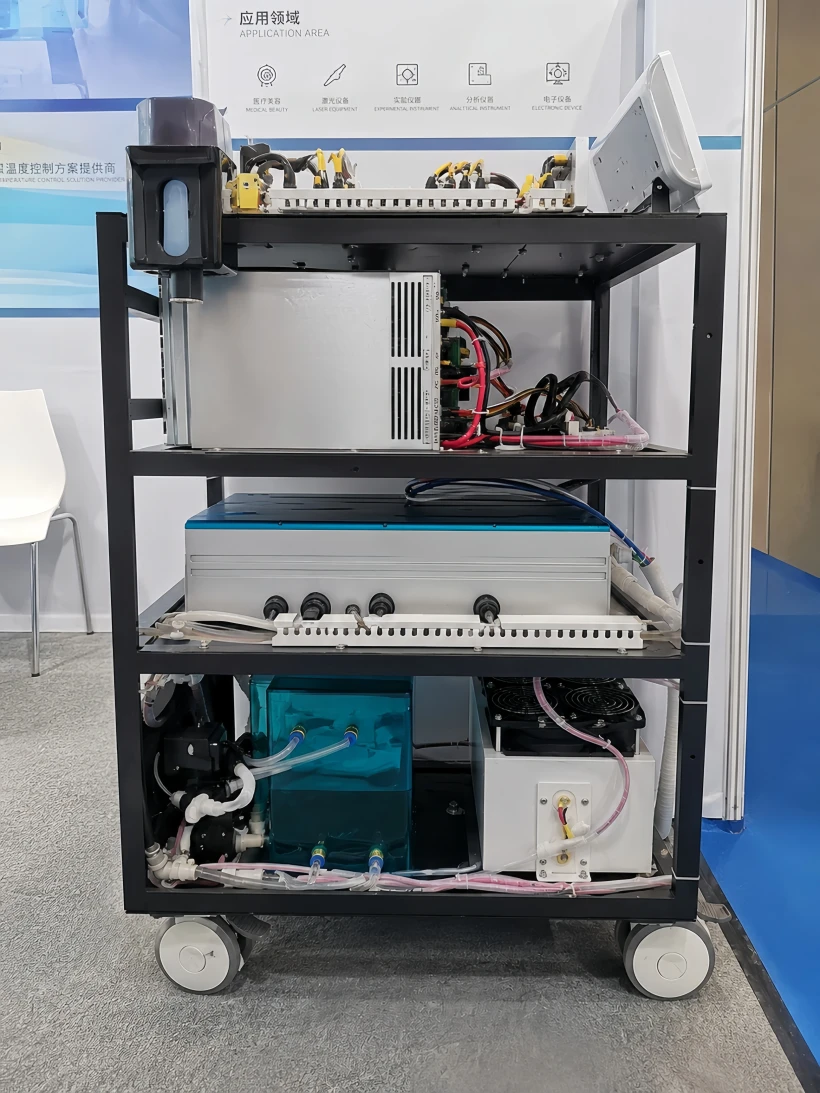

Estructura de mayor capacidad con flujo líquido, bomba, depósito e intercambiador. Común en plataformas de diodo láser, IPL y equipos de tratamiento continuo.
Arquitectura
Subsistema integrado de control térmico
Sistema TEC compacto con sensores, controlador, protección, cableado, interfaz líquida y montaje. Es lo que muchos fabricantes OEM de láser médico necesitan para integración real.
Objeto enfriado
Posiciones típicas de integración en equipos láser médicos
El conjunto de enfriamiento puede ubicarse en diferentes puntos según la necesidad: estabilización de fuente láser, enfriamiento de contacto, circuito líquido o protección electrónica.
Un conjunto termoeléctrico personalizado ayuda a los sistemas láser médicos a mantener salida estable, proteger componentes ópticos sensibles, mejorar la comodidad del paciente y lograr control térmico integrado dentro del equipo OEM.
Integración en láser médico
Cerca de la fuente láser
Objeto enfriado
Diodo láser, cavidad, óptica
Objetivo técnico
Estabilizar potencia y longitud de onda
Forma típica del módulo
TEC + placa fría + sensor
Integración en láser médico
Manípulo o punta fría
Objeto enfriado
Superficie de contacto, ventana de zafiro, punta metálica
Objetivo técnico
Mejorar comodidad y controlar temperatura superficial
Forma típica del módulo
TEC + placa fría + disipación caliente
Integración en láser médico
Circuito líquido
Objeto enfriado
Refrigerante, tanque, bloque de intercambio
Objetivo técnico
Reducir temperatura del líquido para operación prolongada
Forma típica del módulo
Ensamblaje TEC refrigerado por líquido
Integración en láser médico
Zona de potencia y control
Objeto enfriado
Fuente, driver, electrónica de potencia
Objetivo técnico
Reducir temperatura interna y mejorar fiabilidad
Forma típica del módulo
Módulo térmico por aire o líquido
Punto de diseño
Puntos clave de diseño para enfriamiento láser médico
La capacidad debe coincidir con la carga real
No seleccione solo por Qmax del chip TEC. El rendimiento real depende de temperatura caliente, corriente, resistencia térmica, disipador, ambiente, presión de montaje y control.
La disipación caliente define el lado frío
Si el calor caliente no sale del equipo, la temperatura fría sube. Aire, escape, disipador y líquido deben evaluarse juntos.
La resistencia de contacto fría debe controlarse
Placas frías, ventanas de zafiro, bases de diodo y bloques líquidos necesitan contacto plano, material térmico adecuado y presión uniforme.
La posición del sensor afecta el control
El sensor debe estar cerca del objeto controlado. Sistemas avanzados pueden medir lado frío, lado caliente, salida líquida, ambiente y electrónica.
La condensación forma parte del diseño
Cuando la temperatura fría baja del punto de rocío aparece condensación. Se requieren límites, aislamiento, drenaje, protección PCB y lógica de software.
Objetivo técnico
Valor que aporta TEC a equipos láser médicos
Salida láser más estable y menor riesgo de deriva
Mejor comodidad en contacto con piel para sistemas estéticos
Integración compacta para plataformas médicas móviles e integradas
Sin compresor ni circuito de refrigerante dentro del equipo compacto
Control preciso de temperatura en lazo cerrado con sensor y controlador
Mayor fiabilidad de componentes láser, ópticos y de potencia
Confirmación OEM
Información OEM necesaria para diseño personalizado
Arkmex Technology diseña conjuntos termoeléctricos personalizados, sistemas TEC compactos y soluciones integradas de control de temperatura para plataformas de diodo láser, IPL, manípulos estéticos y equipos médicos OEM.
Temperatura objetivo
Información necesaria
Lado frío, líquido y rango permitido
Impacto en el diseño
Define tamaño TEC y control
Carga térmica
Información necesaria
Potencia láser, ciclo de trabajo y tiempo continuo
Impacto en el diseño
Define capacidad y disipación caliente
Espacio de instalación
Información necesaria
Dimensiones, montaje y estructura interna
Impacto en el diseño
Define mecánica y flujo de aire
Método de disipación
Información necesaria
Aire, líquido, mixto y dirección de escape
Impacto en el diseño
Define lado caliente y ruido
Condiciones eléctricas
Información necesaria
Tensión, corriente, margen de potencia e interfaz
Impacto en el diseño
Define driver y protección
Fiabilidad
Información necesaria
Vida útil, ambiente, vibración y mantenimiento
Impacto en el diseño
Define materiales, pruebas y validación
FAQ
Preguntas sobre conjuntos TEC para sistemas láser médicos
¿Puede un módulo termoeléctrico enfriar directamente una fuente láser médica?
Sí, pero debe diseñarse según el tipo de láser, carga térmica, temperatura objetivo y espacio. La mayoría de proyectos usan un ensamblaje TEC integrado con placa fría, sensor y disipación caliente.
¿Los ensamblajes TEC sirven para láser médico de alta potencia?
Pueden servir en algunas aplicaciones si la disipación del lado caliente es suficiente. Para cargas altas suele preferirse un conjunto termoeléctrico refrigerado por líquido.
¿Cómo se gestiona la condensación?
Con límites de temperatura, aislamiento, drenaje, protección de PCB, lógica de humedad o temperatura y software de seguridad. Debe considerarse desde el inicio del diseño.
¿Qué datos se necesitan para un conjunto TEC personalizado?
Temperatura objetivo, ambiente, carga térmica, espacio, ciclo de trabajo, tensión, corriente, objeto de enfriamiento, dirección de interfaz, ruido y volumen anual estimado.
¿Necesita un ensamblaje TEC para un sistema láser médico?
Arkmex Technology diseña conjuntos termoeléctricos personalizados, sistemas TEC compactos y soluciones integradas de control de temperatura para plataformas de diodo láser, IPL, manípulos estéticos y equipos médicos OEM.
