OEM / ODM TEC-Kühlbaugruppen
Kundenspezifische TEC- und Peltier-Kühlbaugruppen für medizinische, Labor-, Analyse- und Industrieanlagen.
Produktserie

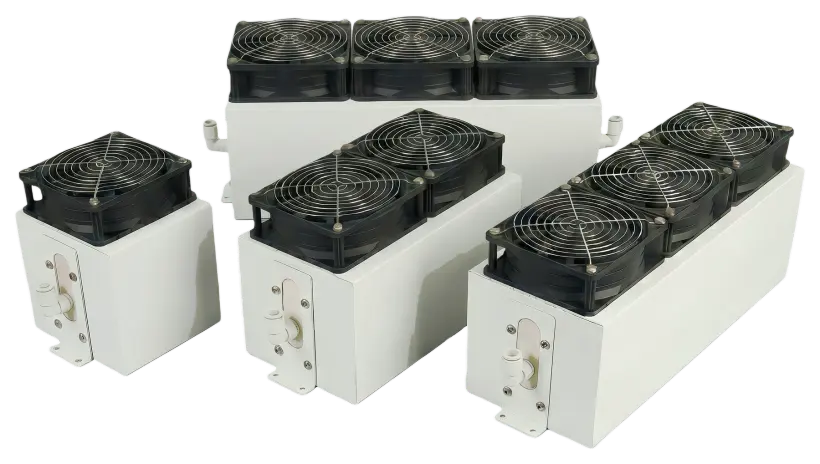

Kundenspezifische Peltier-Kühlmodule, thermoelektrische Kühlbaugruppen und Kühlsysteme für unterschiedliche Kühlleistungen, Einbauräume und OEM-Gerätestrukturen.
Drei Standardleistungen und eine kundenspezifische Mehrlüfter-Ausführung.

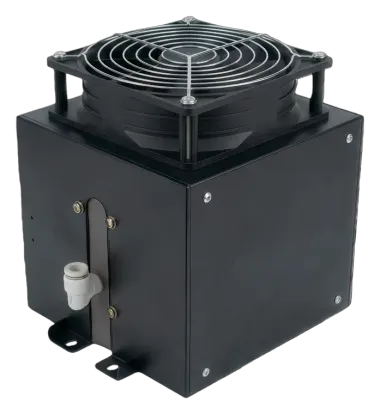

Kompaktes kundenspezifisches TEC-Kühlmodul für Geräte mit begrenztem Einbauraum und lokaler Kühlung.
Wichtige technische Daten
| Modell | BL150-24-7 |
|---|---|
| Nennspannung | DC24V |
| Nennstrom | ≥7A |
| Abmessungen | 162.5 × 184 × 178 mm |
| Genauigkeit | ±0.1°C |
| Gewicht | 3 kg |

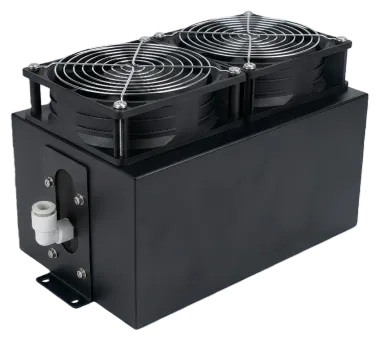

Ausgewogene TEC-Kühlbaugruppe für ästhetische Geräte, Handheld-Systeme und kompakte OEM-Integration.
Wichtige technische Daten
| Modell | BL250-12-20 |
|---|---|
| Nennspannung | DC12V |
| Nennstrom | ≥20A |
| Abmessungen | 276.6 × 149 × 148 mm |
| Genauigkeit | ±0.1°C |
| Gewicht | 5 kg |

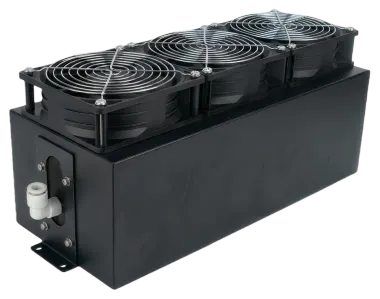

Lüftergekühltes thermoelektrisches Kühlmodul für kompakte TEC-Kühlsysteme mit höherer Heißseiten-Wärmeabfuhr.
Wichtige technische Daten
| Modell | BL300-24-14 |
|---|---|
| Nennspannung | DC24V |
| Nennstrom | ≥14A |
| Abmessungen | 274.6 × 153 × 138 mm |
| Genauigkeit | ±0.1°C |
| Gewicht | 5 kg |

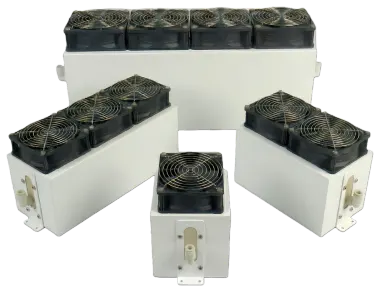

Projektbezogene OEM-Thermomanagement-Lösung auf Basis von Temperaturziel, Gerätestruktur und Produktionsplan.
Wichtige technische Daten
| Modell | Kundenspezifische OEM-Auslegung |
|---|---|
| Nennspannung | 12 V DC / 24 V DC / kundenspezifisch |
| Nennstrom | Nach thermischer Last ausgelegt |
| Abmessungen | An Einbauraum angepasst |
| Genauigkeit | Nach Temperaturziel ausgelegt |
| Gewicht | Projektabhängig |
Kompaktes Luft-Luft-Wärmemanagement für medizinische, ästhetische, Labor-, Analyse- und weitere OEM-Geräte.
Kompaktes thermoelektrisches Luft-Luft-Modul für lokale Kühlung und die Temperaturregelung geschlossener Bereiche in OEM-Geräten. Getrennte Kalt- und Warmluftkreisläufe übertragen Wärme, ohne die beiden Luftströme zu vermischen; der kompressor- und kältemittelfreie Betrieb ermöglicht eine saubere, wartungsarme Integration. Typische Anwendungen sind Medizin- und Ästhetikgeräte, Laborinstrumente, Analysegeräte, industrielle Schaltschränke und andere kompakte Elektroniksysteme; Montageschnittstellen, Strömungsrichtung, DC-Spannung, Lüfter und Regelkonzept werden projektspezifisch ausgelegt.
Technische Eckdaten
| Kälteleistung | 100 W / 150 W / 250 W / 300 W / 500 W |
|---|---|
| Versorgungsspannungen | 12 V DC / 24 V DC / 48 V DC |
| Regelgenauigkeit | ±0,1 °C |
| Kühlmedium | Luft |
| Geräuschpegel | 30 bis 50 dB (projektspezifisch anpassbar) |
| Lüfterkonfiguration | Ein oder zwei Lüfter |
Bei 30 °C Umgebungstemperatur kann ein auf 100 W Kälteleistung ausgelegtes Modul unter Leerlauf-Referenzbedingungen ein geschlossenes Gehäuse mit 15 L Nenn-Innenvolumen innerhalb von 20 Minuten von 30 °C auf 6 °C abkühlen.
Abkühlzeit und erreichbare Temperatur hängen von Gehäuseinnenvolumen, Gehäuseaufbau, Dämmung, Wärmelast, Einbau und Betriebsbedingungen ab. Leistung und Ausführung sind deshalb anhand der realen Anwendung auszulegen.
Projektspezifisches Wärmemanagement für OEM-Produkte, die mehr als ein Standardmodul benötigen. Wir verbinden Wärmelastanalyse, Strömungssimulation, Luftführung und Wärmeübertragung, kundenspezifische Mechanikintegration, Regelstrategie, Prototypenvalidierung und Produktionssupport.
Für anspruchsvolle OEM-Anwendungen entwickelt Arkmex thermoelektrische und präzise Wärmemanagement-Baugruppen auf Basis der realen Wärmelast, des Einbauraums, der Schnittstellen und des Produktionsplans. Unser Engineering unterstützt thermische Simulation, Luftstromoptimierung, Kaltplatten- und Kühlkörperauslegung, Regelungsintegration, Musterprüfung und Produktionsüberleitung.
Engineering-Kompetenzen
| Auslegungsdaten | Wärmelast, Zieltemperatur, Bauraum und Schnittstellen |
|---|---|
| Thermisches Engineering | Thermische Simulation, Luftführung und Wärmeübertragung |
| Mechanischer Umfang | Kaltplatte, Kühlkörper, Gehäuse und Montageinterface |
| Regelungsumfang | Sensoren, Controller, DC-Versorgung und Betriebsstrategie |
| Validierung | Musterprüfung, Optimierung und Produktionsüberleitung |
Die thermische Endleistung wird anhand von Wärmelast, Umgebung, Gehäuseaufbau, Luftführung, elektrischer Versorgung und Einbau bewertet. Senden Sie Zeichnungen, Zieltemperaturen und geplante Mengen für eine Projektprüfung.
Die Simulation dient der technischen Kommunikation. Endgültige Leistung, Abmessungen und Ausführung werden durch projektspezifische Konstruktion und Prüfung bestätigt.
Technische Daten
Wichtige Auslegungsgrundlage
Diese Tabelle enthält technische Daten unserer standardmäßigen TEC-Kühlmodule. Die Standardmodule sind für eine Ziel-Flüssigkeitstemperatur von 25 °C ausgelegt und bieten Kühlleistungen von 150 W, 250 W und 300 W. Wenn Flüssigkeit unter 25 °C gekühlt werden muss, benötigen wir die konkreten Anwendungsanforderungen und legen die Kühlleistung anhand der tatsächlichen Temperaturdifferenz aus.
Hinweis: Die tatsächliche Leistung hängt von TEC-Konfiguration, Wärmeabfuhr, Umgebungstemperatur, Kaltseitenstruktur und Betriebsbedingungen ab.
Maßzeichnungen
Referenzzeichnungen für standardmäßige TEC-Kühlmodule mit 150W, 250W und 300W. Die finale mechanische Schnittstelle kann angepasst werden.
Standard-Maßzeichnung
Standard-Maßzeichnung
Standard-Maßzeichnung
Zubehör
Optionales Zubehör und TEC-Kühlelemente lassen sich mit Halbleiter-Kühlmodulen kombinieren, um ein komplettes Flüssigkeitskreislauf-System für Geräteintegration aufzubauen.

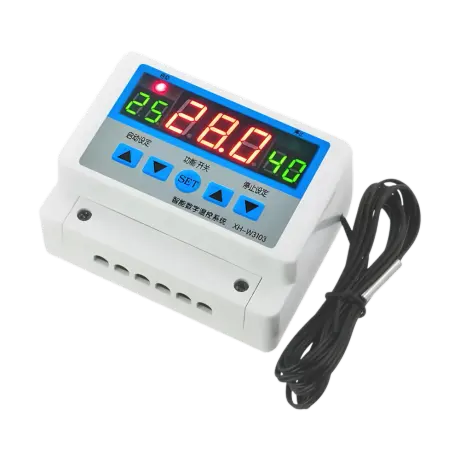

Digitales Temperaturregelmodul für TEC-Kühlbaugruppen zur Regelung der Ziel-Flüssigkeitstemperatur, Sensor-Rückmeldung und Systemsteuerung.

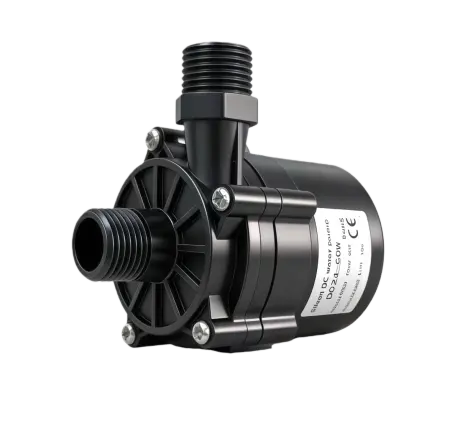

Kompakte Umwälzpumpe zum Fördern des Kühlmittels durch TEC-Kühlmodul, Kaltseiten-Schnittstelle, Tank und Gerätekreislauf.
Kühlmittelbehälter für Pumpe und TEC-Kühlmodul zur Bildung eines stabilen Flüssigkeitskreislaufs im Gerät.

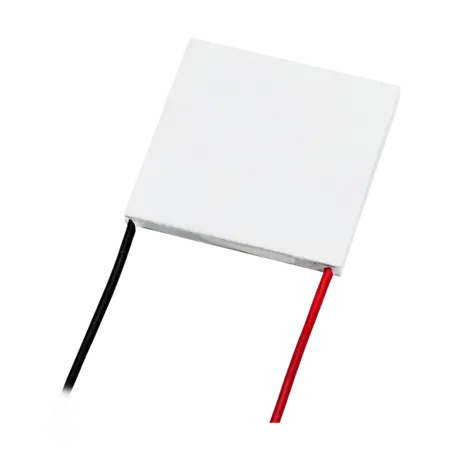

Hochleistungs-TEC-Kühlelement für kundenspezifische thermoelektrische Kühlmodule und kompakte eingebettete Temperaturregelsysteme.
Anwendungen
Für Hersteller und Systemintegratoren, die kompakte Kühlbaugruppen, Temperaturregelung und zuverlässiges Thermomanagement in medizinischen Geräten, Labortechnik, Analysentechnik und Industrieelektronik benötigen.
Kompakte thermoelektrische Kühlmodule für medizinische Geräte, die stabile Flüssigkeitskühlung, präzise Temperaturregelung und zuverlässige Kaltseiten-Integration benötigen.
Kühllösungen für Beauty- und ästhetische Geräte wie IPL, DPL, OPT, Laser-Haarentfernung und Nachbehandlungskühlung.
Kühlsysteme für Laborinstrumente, Probenkühlung und kompakte Temperaturregelung in Tisch- und Einbaugeräten.
OEM-Thermomanagement und thermoelektrische Kühlmodule für Elektronik, Inspektionsgeräte und kompakte Industriesysteme.
Warum Arkmex
Wir unterstützen Geräteteams mit kundenspezifischen Halbleiter-Kühlbaugruppen, projektspezifischer Anpassung und OEM/ODM-Produktion.
Kundenspezifische Fähigkeiten
Unser Technikteam passt Kühlbaugruppen an thermische Anforderungen, Einbauraum, Gerätestruktur und Produktionsvorgaben an.
Technologie

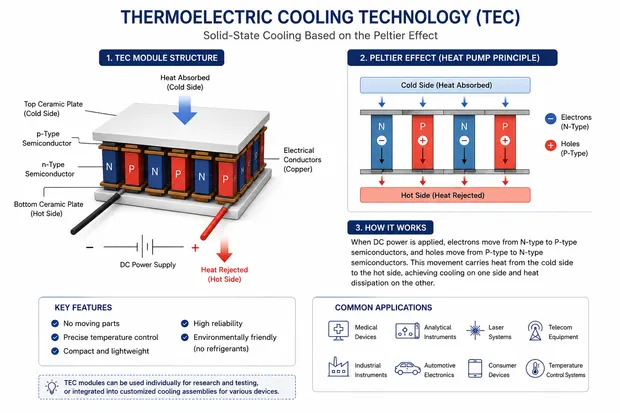

Wenn Strom durch ein TEC-Kühlelement fließt, absorbiert eine Seite Wärme als Kaltseite, während die andere Seite Wärme als Heißseite abgibt. Eine komplette thermoelektrische Kühlbaugruppe nutzt Kühlkörper und Lüfter, um die Heißseitenwärme abzuführen.
Die tatsächliche Leistung hängt von TEC-Konfiguration, Wärmeabfuhr, Umgebungstemperatur, Kaltseitenstruktur und Betriebsbedingungen ab.
OEM / ODM Prozess
Über Arkmex

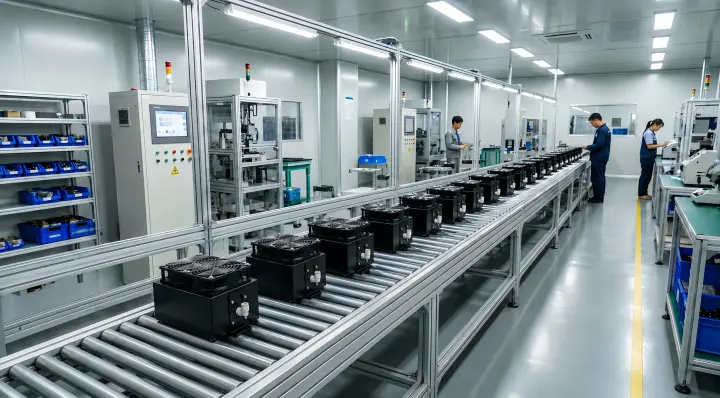

Arkmex Technology konzentriert sich auf leistungsstarke TEC-Kühlmodule, kundenspezifische thermoelektrische Kühlbaugruppen, Halbleiter-Kühlsysteme und integrierte Temperaturregelungslösungen für fortschrittliche Gerätehersteller.
Unsere Fähigkeiten umfassen kundenspezifische TEC-Konfiguration, mechanische Auslegung, Wärmetauscherauslegung, Treiberschaltungen, Prozesskontrolle und Zuverlässigkeitsvalidierung, um OEM/ODM-Kunden bei stabiler Serienintegration zu unterstützen.
Unternehmensprofil herunterladen (PDF auf Englisch)Präzision
Zuverlässigkeit
Zusammenarbeit
Auslegung
Muster
Prüfung
Produktion
Wissenszentrum
Technische Artikel über kundenspezifische thermoelektrische Kühlbaugruppen, TEC-Kühlmodule, Halbleiter-Kühlsysteme, kompakte TEC-Kühlsysteme, Flüssigkeitskreisläufe und OEM-Thermomanagement.
Leitfaden zu industrieller Präzisions-Temperaturregelung, TEC-Kühlung, Wärmeweg-Management, OEM-Integration und kundenspezifischen Sonderlösungen.
FAQ
Ein thermoelektrisches Kühlmodul nutzt ein TEC- oder Peltier-Element, um Wärme bei Stromfluss von einer Seite zur anderen zu transportieren. Eine komplette Baugruppe führt die Heißseitenwärme über Kühlkörper und Lüfter ab.
Ja. Kühlleistung, Modulgröße, Lüfteranzahl, Kaltseitenstruktur, Wärmeabfuhr, Montage, Spannung, Kabel, Stecker, Regler und Gehäuse können projektspezifisch bewertet werden.
Typische Anwendungen sind Kühlung medizinischer Geräte, ästhetische Geräte, Laborinstrumente, kompakte Industrieanlagen und lokale Präzisionstemperaturregelung.
Ja. Wir unterstützen Anforderungsanalyse, thermische Auslegung, Musterentwicklung, Prüfungen und Serienproduktion für OEM/ODM-Kunden.
Die Kaltseite absorbiert Wärme, die Heißseite gibt Wärme ab. Wenn die Heißseitenwärme nicht effizient entfernt wird, sinkt die Kühlleistung deutlich.
Hilfreich sind Anwendung, Gerätestruktur, Zieltemperatur, Umgebung, verfügbarer Bauraum, Spannung, Steuerungsmethode, geplante Stückzahl sowie Zeichnungen oder Referenzbilder.
Ja. TEC-Kühlmodule werden häufig in Beauty- und medizinisch-ästhetischen Geräten eingesetzt, wenn kompakte Kaltseitenkühlung und kundenspezifische Integration erforderlich sind.
