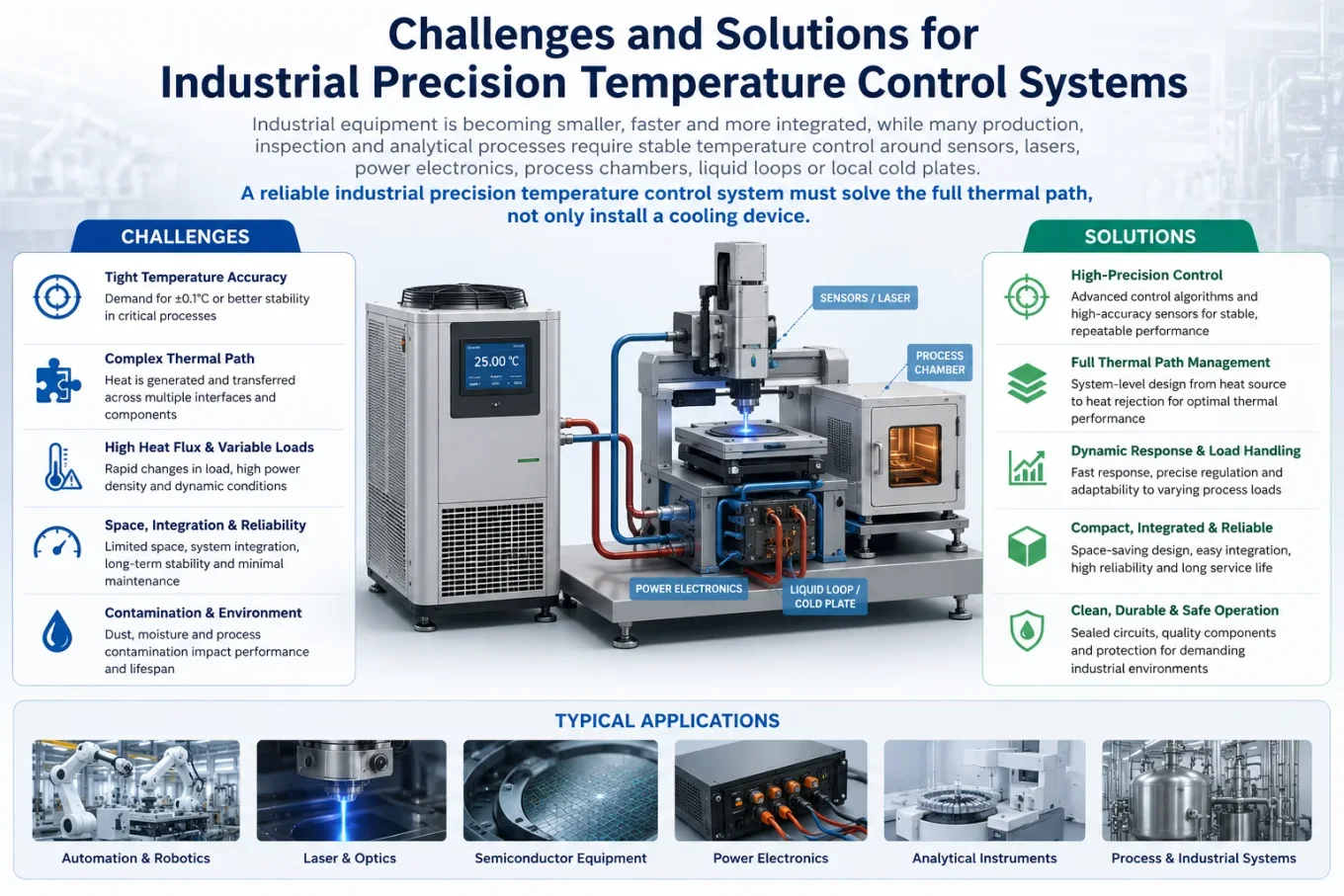

Herausforderungen und Loesungen fuer industrielle Praezisions-Temperaturregelsysteme

In Industriegeraeten aendert sich die Waermelast mit Einschaltdauer, Laserleistung, Motordrehzahl, Umgebungstemperatur, interner Luftfuehrung, Prozessrezept und Betriebszeit. Eine Auslegung nach nur einem Nennwert kann im Kurztest funktionieren und im Dauerbetrieb driften.

Bei einem TEC-Kuehlsystem haengt die nutzbare Kuehlleistung von Heissseitentemperatur, Kaltseitenziel, Strom, Kontaktwaermewiderstand und Temperaturdifferenz ab. Qmax allein beschreibt deshalb nicht die reale Leistung in der Maschine.

Unsere Loesung ist eine reale Waermelastbetrachtung: Dauerlast, Spitzenlast, Startphase, benachbarte Komponenten und Umgebungswaerme. Danach wird ein Standardmodul oder eine kundenspezifische thermoelektrische Kuehlbaugruppe passend zur Zieltemperatur und Waermeabfuhr gewaehlt.

Viele Regler zeigen stabile Werte, waehrend das kritische Bauteil weiterhin schwankt. Der Grund ist oft, dass der Sensor dort sitzt, wo er leicht montierbar ist, nicht dort, wo die Temperatur den Prozess beeinflusst.

Sensorabstand erzeugt Verzoegerung. Ist der Messpunkt zu weit vom geregelten Objekt entfernt, reagiert der Regler spaet. Das kann Ueberschwingen, langsame Erholung, Oszillation oder unnoetigen TEC-Verbrauch verursachen.

Wir betrachten geregeltes Objekt, Waermequelle und Messpunkt als einen Regelkreis. Bei OEM-Projekten koennen wir Kaltseitensensor, Heissseitenschutz, Fluessigkeitsein- und -ausgang, Alarme und Regelstrategie mit definieren.

Ein TEC-Modul pumpt Waerme zur Heissseite und bringt zusaetzlich elektrische Verlustwaerme ein. Wenn diese Gesamtwaerme nicht abgefuehrt wird, steigt die Heissseitentemperatur und die Kaltseite verliert Leistung.

Das ist eine haeufige Ursache fuer schlechte Praezisionsregelung. Das Modul kann richtig sein, aber Lufteinlass, Abluft, Rueckstrom, Kuehlkoerper, Umgebungstemperatur oder Fluessigkeitsdurchfluss reichen nicht aus.

Unsere Loesung ist Heissseitenabfuhr als Teil der Baugruppe: groesserer Kuehlkoerper, optimierte Luefterrichtung, Luftkanal, Fluessigkeitskaltplatte, Pumpe und Tank, Radiator, bessere Waermeleitstelle oder mechanische Trennung von Heiss- und Kaltbereich.

Industrielle OEM-Geraete haben oft feste Innenstrukturen, Kabelwege, Tueren, Schutzabdeckungen, optische Baenke, Motoren und Leiterplatten. Ein Standardkuehler kann zu hoch, zu breit, zu laut oder schlecht wartbar sein.

Bauraum beeinflusst auch die Leistung. Ein kompaktes TEC-Modul braucht Luftweg, Kabelraum, Isolierung, Kondensationsschutz, Schlauchbiegeradius und Servicezugang. Ohne diese Details kann eine Laborloesung im Endgeraet versagen.

Arkmex kann Montagebohrungen, Kaltplattenform, Kuehlkoerpergroesse, Luefterrichtung, Fluessigkeitsanschluesse, Kabellaenge, Steckverbinder, Isolierung und Baugruppenform anpassen, damit das Kuehlsystem in die Maschine passt.

Arbeitet die Kaltseite unter dem Taupunkt, kann Kondenswasser an Kaltplatten, Schlaeuchen, Sensoren, Leiterplatten oder Metallteilen entstehen. Feuchte, Staub, Oelnebel und Temperaturwechsel erhoehen das Risiko.

Kondensation kann Korrosion, Isolationsfehler, Sensordrift, Kurzschluss, Verschmutzung, optische Qualitaetsverluste und Zuverlaessigkeitsprobleme verursachen. Je niedriger die Zieltemperatur, desto wichtiger ist die Schutzstrategie.

Unser Ansatz umfasst Taupunktbetrachtung, Isolierung, Abdichtung, Drainage, Leiterplattenschutz, Mindesttemperaturen und Schutzlogik. Wenn Stabilitaet wichtiger ist als sehr tiefe Temperatur, empfehlen wir oft einen Betrieb oberhalb der Risikozone.

Thermoelektrische Kuehlung reagiert empfindlich auf Stromregelung. Hohe Restwelligkeit, aggressives PWM ohne Filterung, zu kleine Netzteile oder Spannungsabfall in Leitungen koennen Waerme erhoehen und die Regelung destabilisieren.

Industriegeraete benoetigen oft Kommunikation, Alarmausgang, Uebertemperaturschutz, Verpolschutz, Strombegrenzung, Softstart und Verbindung zu SPS oder Hauptsteuerung.

Wir betrachten TEC-Modul, Netzteil, Regler und Sensoren als elektrisches Subsystem. Spannung, Strom, Genauigkeit, Schutzlogik, Steckverbinder, Kabelfuehrung und Kommunikation werden bereits in der Auslegung geklaert.

Einmal die Zieltemperatur zu erreichen reicht nicht fuer Industrieeinsatz. Das System muss lange Laufzeiten, Starts, Vibration, Staub, Alterung von Lueftern oder Pumpen und unterschiedliche Kundeneinbauten aushalten.

Zuverlaessigkeit haengt von thermischer Reserve, Luefter- und Pumpenauswahl, mechanischer Befestigung, Anpressdruck, Vibrationsverhalten, Kabelfuehrung, Leckageschutz und Wartungszugang ab.

Wir empfehlen die Validierung in der finalen Maschine oder in einem realistischen Gehaeuse. Arkmex kann Kuehlleistung, Stabilitaet, Heissseitenreserve, Geraeusch, Kondensation und Servicezugang vor der Serienphase bewerten.

Zuerst wird geklaert, welche Temperatur geregelt wird: Fluessigkeit, Oberflaeche, Luft, optische Baugruppe, Elektronik oder Prozesskammer. Jedes Ziel braucht eine passende Kaltseitenstruktur und Sensorstrategie.

Dann bewerten wir Waermelast, Zieltemperatur, Umgebung, Bauraum, Heissseitenabfuhr, elektrische Grenzen und Integration. Wenn ein Standardmodul mit 150W, 250W oder 300W passt, wird es genutzt. Wenn nicht, wird eine kundenspezifische Kuehlbaugruppe ausgelegt.

Die Loesung kann luftgekuehltes TEC, fluessigkeitsgekuehltes TEC, Kaltplatte, Tank-Pumpen-Kreis, Sonderluefter, kompakten Kuehlkoerper, Temperaturregler oder ein komplettes OEM-Thermomanagement-Subsystem enthalten.

Industrielle Praezisions-Temperaturregelung laesst sich oft nicht mit einem Katalogprodukt loesen. Erforderlich sein koennen Sonderkaltplatten, besondere Einbaurichtung, spezieller Fluessigkeitsweg, geringe Bauhoehe, niedriger Geraeuschpegel, definierte Steckverbinder, feste Spannung oder vorgegebene Kabelfuehrung.

Arkmex Thermal entwickelt kundenspezifische TEC-Kuehlmodule, thermoelektrische Kuehlbaugruppen, Halbleiter-Kuehlsysteme und kompakte Praezisions-Temperaturregel-Subsysteme fuer OEM-Integration.

Hilfreich fuer den Start sind Zieltemperatur, Waermelast, Umgebung, Bauraum, Spannung, Kuehlobjekt und Betriebszyklus. Damit koennen wir beurteilen, ob ein Standardmodul ausreicht oder eine kundenspezifische Sonderloesung der stabilere Weg ist.
