Thermoelektrisches Kühlsystem

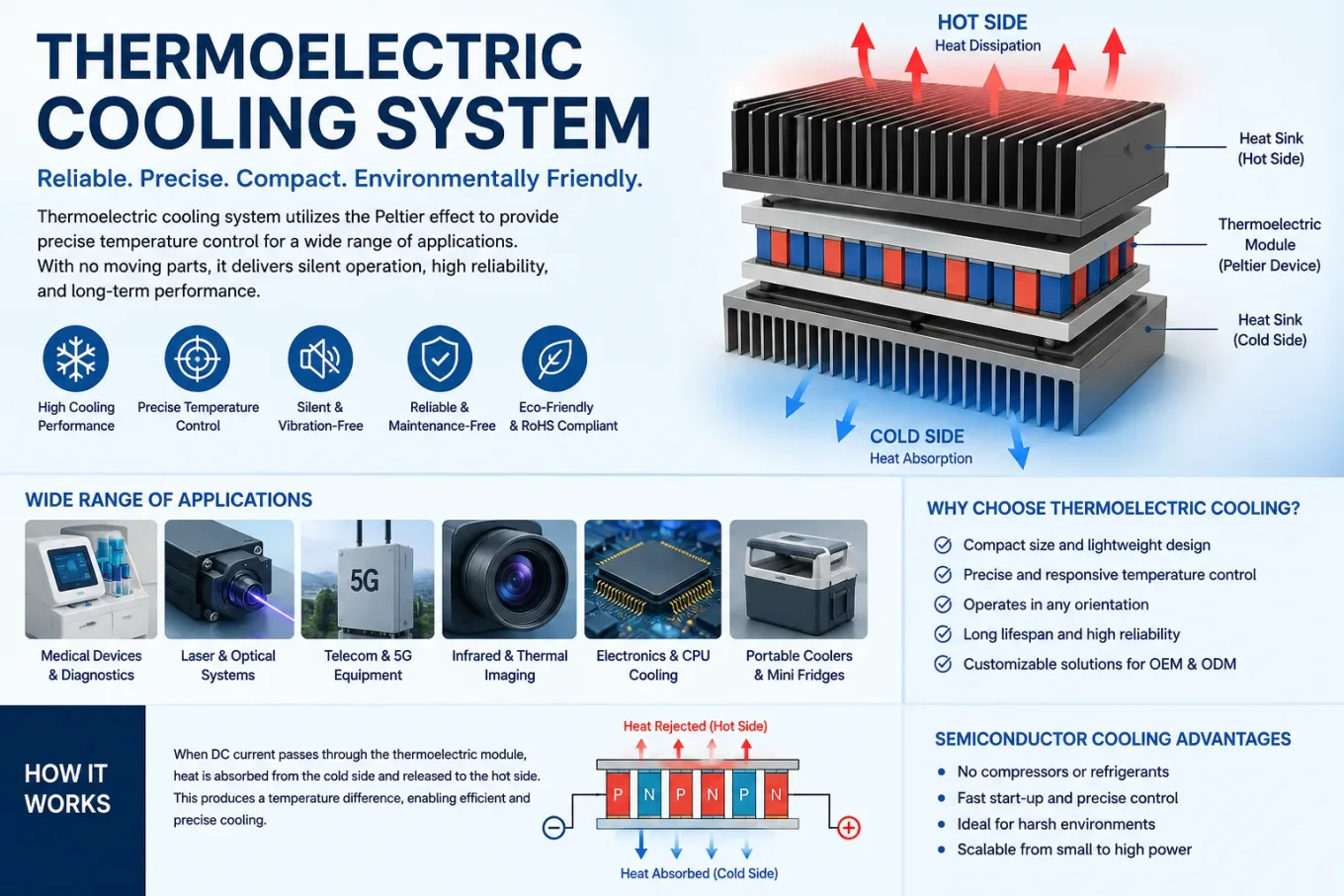

Es ist eine Kuehl- und Temperaturregelbaugruppe auf Basis des Peltier-Effekts. Das thermoelektrische Modul enthaelt viele Halbleiterpaare, elektrisch in Serie und thermisch parallel geschaltet.

Bei Gleichstrom nimmt die Kaltseite Waerme auf und die Heissseite gibt Waerme ab. Durch Richtung und Staerke des Stroms kann das System kuehlen, heizen oder bidirektional regeln.

In realen OEM-Geraeten reicht das Modul allein nicht aus. Das Halbleiter-Kuehlsystem muss Heissseitenwaerme abfuehren, Waerme vom Zielobjekt zur Kaltseite uebertragen, Kondensation begrenzen und genau regeln.

Thermoelektrische Kuehlung bewegt Waerme durch Halbleiteruebergaenge. Elektronen und Loecher transportieren thermische Energie, wenn sie unterschiedliche Materialien durchlaufen.

Die Heissseite muss kontinuierlich gekuehlt werden. Staut sich dort Waerme, steigt die Kaltseitentemperatur und die Leistung des gesamten Temperaturregelsystems sinkt.

Wichtige Begriffe sind Kuehlleistung, Delta T, COP, thermischer Widerstand der Heissseite und Regelgenauigkeit bei wechselnder Last und Umgebung.

Der thermoelektrische Waermetauscher entfernt Waerme von der Heissseite. Er kann Aluminium- oder Kupferkuehlkoerper, Lamellen, Luefter, Heatpipes, Fluessigkeitsplatten oder kundenspezifische Luftfuehrungen enthalten.

Er muss sowohl die von der Kaltseite gepumpte Waerme als auch die elektrische Verlustleistung des Moduls abfuehren. Entfernt ein System 40 W und verbraucht das Modul 60 W, muss die Heissseite etwa 100 W abgeben.

Fuer OEM-Geraete ist der Waermetauscher oft kundenspezifisch, weil Standardkuehlkoerper nicht zu Gehaeuse, Luftweg, Geraeuschgrenze oder Montageposition passen.

Ein thermoelektrisches Kühlsystem ersetzt Kompressorkühlung nicht in jeder Situation. Bei hoher Kälteleistung und großen Dauerlasten sind Kompressoren oft effizienter.

Thermoelektrische Kuehlung ist stark, wenn das Produkt kompakte Bauform, geringe Vibration, kein Kaeltemittel, saubere Struktur, schnelle Reaktion und praezise Regelung auf kleinem Raum braucht.

Deshalb passt Halbleiterkuehlung zu Medizingeraeten, Analysesystemen, Optikmodulen, Beauty-Geraeten, eingebetteter Elektronik und anderen Praezisionsprodukten.

Ein komplettes System kombiniert thermoelektrische Module, Kaltplatte oder Kaltblock, Heissseiten-Waermetauscher, Temperatursensor, Regler, Leistungstreiber, Isolierung und mechanisches Gehaeuse.

Die Kaltseiten-Schnittstelle kann Aluminiumplatte, Kupferblock, Fluessigkeitskaltplatte, Kaltfinger, medizinische Kontaktplatte oder Sonderteil sein. Kontakt, Waermeleitmaterial und gleichmaessiger Druck sind entscheidend.

Der Regler arbeitet meist geschlossen: Sensor misst Isttemperatur, Regler vergleicht mit Sollwert, Treiber passt den Modulstrom ueber PID, Konstantstrom, PWM oder bidirektionale Regelung an.

Halbleiterkuehlung gibt Entwicklern viel Gestaltungsfreiheit. Dieselbe Kerntechnologie kann Luftkuehlung, Fluessigkeitskuehlung, Kontaktkuehlung, lokale Punktkuehlung und Praezisionsregelung unterstuetzen.

Vorteile sind kompakte Groesse, praezise Sollwertregelung, schnelle Reaktion, kein Kaeltemittel, geringe Vibration, flexible Bauform und Kuehlen oder Heizen durch Stromumkehr.

Diese Vorteile zaehlen besonders, wenn das Kuehlsystem in begrenztem Innenraum nahe an Waermequelle oder temperaturempfindlicher Komponente integriert werden muss.

Medizinische Laser, aesthetische Laser und IPL-Geraete nutzen thermoelektrische Kuehlung fuer Laserdioden, Optik, Handstuecke und Kontaktflaechen.

Laborinstrumente und Analysegeraete nutzen thermoelektrische Temperaturregelung fuer Proben, Sensoren, Optik, Reagenzien, Messkammern, kompakte Analysatoren, PCR-nahe Module und Bildgebung.

Industrieelektronik, Kameras, Sensoren, Optikmodule, Batteriesysteme, dichte Gehaeuse und Embedded-Produkte nutzen Halbleiterkuehlung fuer lokale Stabilisierung ohne grossen Kompressor.

Die Auswahl beginnt mit realer Waermelast, Zieltemperatur, maximaler Umgebungstemperatur, Bauraum, Stromversorgung, Geraeuschgrenze, Montageart und Zuverlaessigkeitsziel.

Ingenieure sollten klaeren, wie viele Watt abzufuehren sind, ob die Kaltseite unter Taupunkt arbeitet, welche Spannung und welcher Strom verfuegbar sind und ob einfache Kuehlung oder genaue Regelung erforderlich ist.

In OEM-Projekten sollten diese Fragen frueh beantwortet werden, damit das kundenspezifische System um das Produkt herum konstruiert wird und nicht umgekehrt.

Faellt die Kaltseite unter den Taupunkt, kann Kondensation entstehen. Gutes Design nutzt Abdichtung, Schutzlack, Drainage, Isolierschaum, Dampfsperren, Feuchteueberwachung und Softwaregrenzen.

Luftgekuehlte Systeme sind einfach, kompakt und wirtschaftlich fuer moderate Lasten, wenn Luft durch das Gehaeuse gefuehrt werden kann.

Fluessigkeitsgekuehlte Systeme nutzen Kaltplatten, Pumpen, Radiatoren, Schlaeuche und Kuehlmittel, um Waerme flexibler zu transportieren. Hybride Strukturen sind in OEM-Systemen haeufig.

Ein professioneller Prozess umfasst Anforderungsanalyse, thermische Simulation, Konzept, Prototyp, Leistungstest, Optimierung und Fertigungsvorbereitung.

Haeufige Fehler sind Auswahl nur nach maximalem Delta T, zu kleiner Heissseitenkuehlkoerper, ignorierter Kontaktwiderstand, ungleichmaessiger Druck, fehlender Kondensationsschutz und Tests nur bei einfachen Umgebungen.

Für OEM-Geräte sollte der Lieferant komplette thermoelektrische Kühlsysteme entwickeln können, nicht nur Peltier-Module verkaufen. Er sollte Wärmetauscher, Elektronik, Sensoren, Kabel, Tests, Prozesskontrolle und Anpassung beherrschen.
