Conjuntos de Resfriamento TEC OEM / ODM
Conjuntos TEC e Peltier personalizados para equipamentos OEM médicos, laboratoriais, estéticos, analíticos e industriais.
Linha de Produtos
Configurações de módulos TEC, conjuntos Peltier e sistemas de resfriamento termoelétrico adaptadas à capacidade de resfriamento, ao espaço de instalação e à estrutura de cada equipamento OEM.

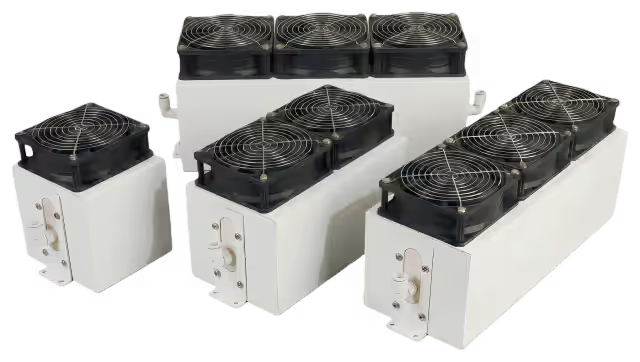

Três capacidades padrão e configurações personalizadas com múltiplos ventiladores.
Módulo TEC/Peltier compacto e personalizável para equipamentos com pouco espaço de instalação e necessidade de resfriamento localizado.
Principais Dados Técnicos
| Modelo | BL150-24-7 |
|---|---|
| Tensão nominal | 24 V DC |
| Corrente nominal | ≥ 7 A |
| Dimensões | 162,5 × 184 × 178 mm |
| Precisão | ± 0,1 °C |
| Peso | 3 kg |
Conjunto TEC e Peltier equilibrado para dispositivos estéticos, sistemas portáteis e integração em equipamentos compactos.
Principais Dados Técnicos
| Modelo | BL250-12-20 |
|---|---|
| Tensão nominal | 12 V DC |
| Corrente nominal | 20 A |
| Dimensões | 276,6 × 149 × 148 mm |
| Precisão | ± 0,1 °C |
| Peso | 5 kg |
Módulo termoelétrico ventilado para áreas de contato maiores, sistemas TEC compactos e remoção reforçada de calor no lado quente.
Principais Dados Técnicos
| Modelo | BL300-24-14 |
|---|---|
| Tensão nominal | 24 V DC |
| Corrente nominal | 14 A |
| Dimensões | 274,6 × 153 × 138 mm |
| Precisão | ± 0,1 °C |
| Peso | 5 kg |
Sistema Peltier OEM desenvolvido conforme a meta térmica, a estrutura do equipamento e o plano de produção do projeto.
Principais Dados Técnicos
| Modelo | Projeto OEM não padronizado |
|---|---|
| Tensão nominal | 12 V DC / 24 V DC / sob medida |
| Corrente nominal | Definida pela carga térmica |
| Dimensões | Adaptadas ao espaço de instalação |
| Precisão | Controle conforme a meta |
| Peso | Específico do projeto |
Gestão térmica ar-ar compacta para equipamentos médicos, laboratoriais, analíticos, industriais e outros produtos OEM.

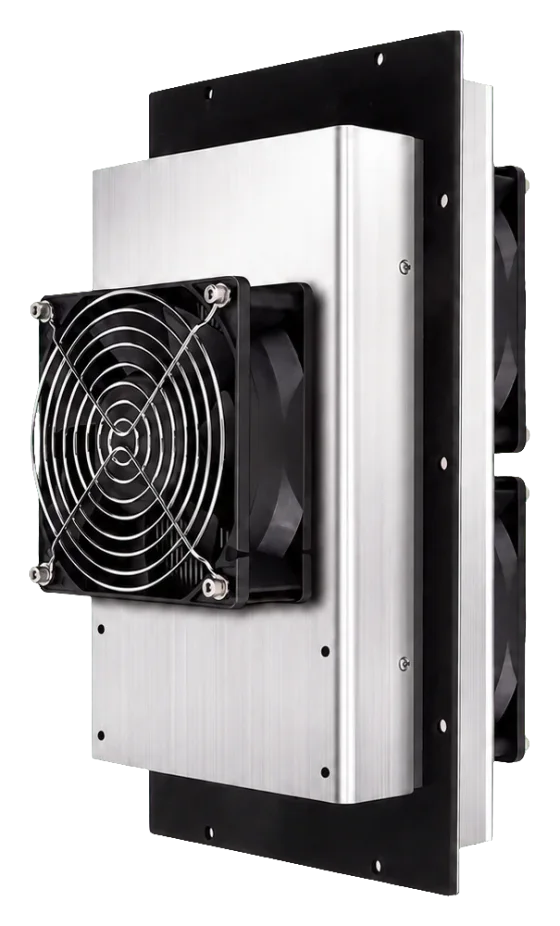

Módulo termoelétrico ar-ar compacto para resfriamento localizado e controle de temperatura em espaços fechados de equipamentos OEM. Os circuitos de ar dos lados frio e quente permanecem separados para transferir calor sem misturar os fluxos. A operação sem compressor e sem fluido refrigerante favorece uma integração limpa, silenciosa e de baixa manutenção. Aplicações típicas incluem dispositivos médicos e estéticos, instrumentos de laboratório, equipamentos analíticos, gabinetes de controle industrial e outros sistemas eletrônicos compactos. Montagem, direção do fluxo, tensão DC, ventiladores e estratégia de controle podem ser adaptados ao projeto.
Principais dados técnicos
| Capacidade de resfriamento | 100 W / 150 W / 250 W / 300 W / 500 W |
|---|---|
| Opções de tensão | 12 V DC / 24 V DC / 48 V DC |
| Precisão do controle de temperatura | ± 0,1 °C |
| Meio de resfriamento | Ar |
| Nível de ruído | 30–50 dB (projeto acústico personalizado disponível) |
| Configuração de ventiladores | Um ou dois ventiladores |
Com temperatura ambiente de 30 °C, um módulo a ar de 100 W pode resfriar um compartimento fechado com volume interno nominal de 15 L de 30 °C para 6 °C em até 20 minutos, nas condições de referência sem carga informadas.
O tempo de resfriamento e a temperatura atingível variam conforme volume, isolamento, construção do gabinete, carga térmica, instalação e condições de operação. A capacidade e a configuração finais devem ser avaliadas para a aplicação real.
Gestão térmica específica para produtos OEM que precisam de mais do que um módulo padrão. Combinamos análise de carga térmica, simulação de fluidos, projeto de fluxo de ar e transferência de calor, integração mecânica não padronizada, estratégia de controle, validação de protótipos e suporte à produção.
Para aplicações OEM exigentes, a Arkmex desenvolve conjuntos termoelétricos e soluções de gestão térmica de precisão com base na carga térmica real, no espaço de instalação, nas interfaces e no plano de produção. A equipe apoia simulação térmica, otimização do fluxo de ar, projeto de placas frias e dissipadores, integração do controle, validação de amostras e transferência para produção.
Capacidades de engenharia
| Dados de projeto | Carga térmica, temperatura-alvo, espaço e interfaces |
|---|---|
| Engenharia térmica | Simulação térmica, fluxo de ar e transferência de calor |
| Escopo mecânico | Placa fria, dissipador, gabinete e interface de montagem |
| Escopo de controle | Sensores, controlador, alimentação DC e estratégia de operação |
| Validação | Testes de amostras, otimização e transferência para produção |
O desempenho térmico final é avaliado com base na carga real, no ambiente, na estrutura do gabinete, no fluxo de ar, na alimentação elétrica e na instalação. Envie desenhos, temperaturas-alvo e quantidades previstas para uma análise do projeto.
A simulação é usada para comunicação técnica. O desempenho, as dimensões e a configuração finais são confirmados por projeto e testes específicos.
Especificações Técnicas
Base Importante de Projeto
Esta tabela apresenta os dados técnicos dos módulos TEC padrão. Os modelos padrão são projetados para temperatura-alvo do líquido de 25 °C e capacidades de 150 W, 250 W e 300 W. Para resfriar o líquido abaixo de 25 °C, informe as condições específicas da aplicação; dimensionaremos a capacidade conforme a diferença real de temperatura do líquido.
Observação: o desempenho real depende da configuração TEC, da dissipação, da temperatura ambiente, da estrutura fria e das condições de operação.
Desenhos Dimensionais
Desenhos de referência dos módulos TEC padrão de 150 W, 250 W e 300 W. A interface mecânica final pode ser adaptada ao equipamento de destino.
Desenho dimensional padrão
Desenho dimensional padrão
Desenho dimensional padrão
Acessórios
Acessórios opcionais e elementos TEC podem ser combinados aos módulos de resfriamento por semicondutor para formar um circuito líquido completo integrado ao equipamento.
Controlador digital usado com conjuntos TEC para gerenciar a temperatura-alvo do líquido, o retorno do sensor e a operação do sistema.
Bomba compacta para circular o fluido pelo módulo TEC, pela interface fria, pelo reservatório e pelo circuito conectado ao equipamento.
Reservatório de fluido projetado para trabalhar com a bomba e o módulo TEC, formando um circuito estável para integração no equipamento.
Elemento TEC de alto desempenho para módulos termoelétricos sob medida e sistemas compactos integrados de controle de temperatura.
Aplicações
Para fabricantes e integradores que precisam instalar sistemas TEC compactos, conjuntos Peltier e soluções confiáveis de controle de temperatura dentro dos próprios equipamentos.
Módulos termoelétricos compactos para equipamentos médicos que exigem resfriamento líquido estável, controle preciso e integração confiável do lado frio.
Soluções de resfriamento para IPL, DPL, OPT, depilação a laser e sistemas de resfriamento pós-tratamento.
Sistemas compactos para resfriamento de amostras e controle localizado de temperatura em instrumentos de bancada ou integrados.
Soluções OEM de gerenciamento térmico para eletrônica, equipamentos de inspeção e sistemas industriais compactos.
Por que escolher a Arkmex
Apoiamos equipes de equipamentos com conjuntos termoelétricos sob medida, ajustes específicos para cada projeto e cooperação OEM/ODM voltada à produção.
Personalização
Nossa equipe de engenharia adapta o conjunto de resfriamento conforme as exigências térmicas, o espaço disponível, a estrutura do equipamento e as condições de produção.
Tecnologia
Quando a corrente atravessa um elemento TEC, um lado absorve calor e se torna o lado frio, enquanto o outro libera calor no lado quente. O conjunto completo utiliza dissipadores e ventiladores para remover o calor do lado quente e manter o desempenho prático de resfriamento.
O desempenho real depende da configuração TEC, do projeto de dissipação, da temperatura ambiente, da estrutura do lado frio e das condições de operação.
Processo OEM / ODM
Sobre a Arkmex
A Arkmex Technology desenvolve módulos TEC de alto desempenho, conjuntos termoelétricos sob medida, sistemas de resfriamento por semicondutor e soluções integradas de controle preciso de temperatura para fabricantes de equipamentos avançados. Atuamos como parceiro de engenharia para clientes que precisam de gerenciamento térmico compacto, preciso e confiável dentro de seus produtos.
Nossas capacidades abrangem configuração de módulos TEC, projeto de estruturas mecânicas e troca térmica, desenvolvimento de circuitos de acionamento, controle de processo e verificação de confiabilidade. Com conhecimento técnico e suporte ágil, ajudamos clientes OEM/ODM a reduzir riscos de integração e avançar da validação da amostra para uma produção estável.
Baixar perfil da empresa (PDF em inglês)Precisão
Confiabilidade
Colaboração
Projeto
Amostragem
Testes
Produção em série
Centro de conhecimento
Conteúdo de engenharia sobre módulos Peltier e TEC, carga térmica, seleção, dissipação do lado quente, controle preciso de temperatura, condensação e gerenciamento térmico para equipamentos OEM.
Conheça desafios de carga dinâmica, sensor, dissipação, espaço, condensação, alimentação e confiabilidade em sistemas industriais de temperatura precisa.
Perguntas Frequentes
Um módulo termoelétrico usa um elemento TEC ou Peltier para transferir calor de um lado ao outro quando recebe corrente. No conjunto completo, dissipadores e ventiladores removem o calor do lado quente para manter o resfriamento estável.
Sim. Avaliamos capacidade, dimensões, quantidade de ventiladores, estrutura fria, dissipador, montagem, tensão, cabos, conectores, controlador e material da carcaça conforme o projeto do equipamento.
As aplicações incluem equipamentos médicos e estéticos, instrumentos de laboratório, equipamentos industriais compactos e módulos de controle localizado de temperatura.
Sim. Apoiamos avaliação de requisitos, projeto da solução térmica OEM, desenvolvimento de amostras, retorno de testes e produção em série.
O lado frio absorve calor e o lado quente o libera. Se dissipadores e ventiladores não removerem esse calor com eficiência, o desempenho do conjunto será reduzido.
Informe aplicação, estrutura do equipamento, temperatura-alvo, ambiente, espaço disponível, tensão, método de controle, quantidade prevista e, se possível, desenhos ou imagens de referência.
Sim. Módulos TEC são usados em equipamentos estéticos e médico-estéticos que exigem resfriamento compacto, montagem personalizada e integração estável.
