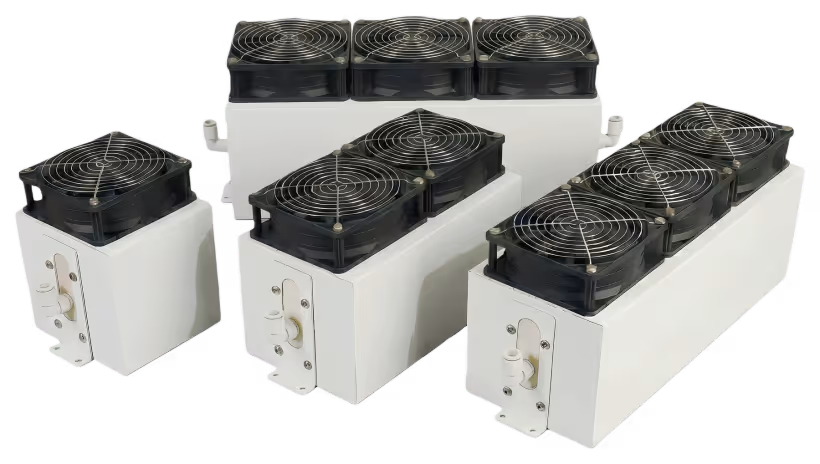

Modules et assemblages TEC OEM / ODM
Assemblages TEC et Peltier sur mesure pour équipements médicaux, de laboratoire, esthétiques, analytiques et industriels.
Gamme de produits
Modules TEC, assemblages Peltier et systèmes de refroidissement thermoélectrique adaptés aux capacités, espaces d’installation et structures d’équipement OEM.
Trois puissances standard et une configuration multi-ventilateur conçue sur mesure.
Module TEC compact pour équipement à espace limité et refroidissement localisé.
Caractéristiques techniques
| Modèle | BL150-24-7 |
|---|---|
| Tension nominale | 24 V DC |
| Courant nominal | ≥7 A |
| Dimensions | 162,5 × 184 × 178 mm |
| Précision | ±0,1 °C |
| Poids | 3 kg |
Assemblage Peltier équilibré pour équipements esthétiques et intégration OEM compacte.
Caractéristiques techniques
| Modèle | BL250-12-20 |
|---|---|
| Tension nominale | 12 V DC |
| Courant nominal | 20 A |
| Dimensions | 276,6 × 149 × 148 mm |
| Précision | ±0,1 °C |
| Poids | 5 kg |
Module thermoélectrique ventilé pour une dissipation renforcée côté chaud.
Caractéristiques techniques
| Modèle | BL300-24-14 |
|---|---|
| Tension nominale | 24 V DC |
| Courant nominal | 14 A |
| Dimensions | 274,6 × 153 × 138 mm |
| Précision | ±0,1 °C |
| Poids | 5 kg |
Solution OEM développée selon l’objectif thermique, la structure et le programme de production.
Caractéristiques techniques
| Modèle | Conception OEM sur mesure |
|---|---|
| Tension nominale | 12 V DC / 24 V DC / sur mesure |
| Courant nominal | Dimensionné selon la charge thermique |
| Dimensions | Adaptées à l’espace d’installation |
| Précision | Régulation selon la température cible |
| Poids | Spécifique au projet |
Gestion thermique air-air compacte pour équipements OEM médicaux, esthétiques, de laboratoire, d’analyse et industriels.
Module thermoélectrique air-air compact destiné au refroidissement localisé et à la régulation d’espaces fermés dans les équipements OEM. Les circuits d’air côté froid et côté chaud restent séparés afin de transférer la chaleur sans mélanger les deux flux ; l’absence de compresseur et de fluide frigorigène facilite une intégration propre et peu exigeante en maintenance. Les applications courantes comprennent les dispositifs médicaux et esthétiques, les instruments de laboratoire, les équipements d’analyse, les armoires de commande industrielles et d’autres systèmes électroniques compacts ; le montage, le sens du flux, la tension DC, les ventilateurs et la commande sont adaptables au projet.
Caractéristiques principales
| Puissance frigorifique | 100 W / 150 W / 250 W / 300 W / 500 W |
|---|---|
| Tensions disponibles | 12 V DC / 24 V DC / 48 V DC |
| Précision de régulation | ±0,1 °C |
| Milieu de refroidissement | Air |
| Niveau sonore | 30 à 50 dB (conception acoustique adaptable au projet) |
| Configuration des ventilateurs | Un ou deux ventilateurs |
À 30 °C de température ambiante, un module dimensionné pour 100 W peut refroidir une enceinte fermée d’un volume intérieur nominal de 15 L de 30 °C à 6 °C en 20 minutes au maximum dans la condition de référence à vide.
Le temps de descente en température et la température atteignable dépendent du volume intérieur et de la construction de l’enceinte, de l’isolation, de la charge thermique, du montage et des conditions d’utilisation. Le dimensionnement final doit être validé sur les conditions réelles.
Gestion thermique dédiée aux projets OEM qui nécessitent plus qu’un module standard. Nous combinons analyse de charge thermique, simulation des fluides, conception des flux d’air et des échanges thermiques, intégration mécanique hors standard, stratégie de commande, validation des prototypes et accompagnement de la production.
Pour les applications OEM exigeantes, Arkmex développe des assemblages thermoélectriques et des solutions de gestion thermique de précision autour de la charge réelle, de l’encombrement, des interfaces et du plan de production. Notre équipe accompagne la simulation thermique, l’optimisation des flux d’air, la conception des plaques froides et dissipateurs, l’intégration de la commande, la validation des échantillons et le transfert en production.
Capacités d’ingénierie
| Données de conception | Charge thermique, température cible, espace et interfaces |
|---|---|
| Ingénierie thermique | Simulation thermique, flux d’air et transfert de chaleur |
| Périmètre mécanique | Plaque froide, dissipateur, boîtier et interface de montage |
| Périmètre de commande | Capteurs, contrôleur, alimentation DC et stratégie de fonctionnement |
| Validation | Essais d’échantillons, optimisation et transfert en production |
La performance thermique finale est évaluée avec la charge réelle, l’environnement, la structure du boîtier, les flux d’air, l’alimentation et le montage. Envoyez vos plans, températures cibles et quantités prévues pour une première étude.
La simulation sert à présenter l’ingénierie. Les performances, dimensions et configurations finales sont confirmées par la conception et les essais du projet.
Caractéristiques techniques
Base de conception importante
Ce tableau présente les données techniques de nos modules TEC standard. Ils sont conçus pour une température de liquide cible de 25 °C et des capacités de 150 W, 250 W et 300 W. Pour une température plus basse, une évaluation spécifique de l’application est nécessaire.
Remarque : la performance réelle dépend de la configuration TEC, de la dissipation, de la température ambiante, de l’interface froide et des conditions de fonctionnement.
Plans dimensionnels
Plans de référence pour modules TEC standard de 150 W, 250 W et 300 W. L’interface mécanique finale est personnalisable.
Plan dimensionnel standard
Plan dimensionnel standard
Plan dimensionnel standard
Accessoires
Des accessoires optionnels et éléments TEC peuvent être associés aux modules afin de créer une boucle de refroidissement liquide complète pour l’équipement.
Régulateur numérique pour gérer la température cible, le capteur et le fonctionnement d’un module Peltier ou d’un système TEC.
Pompe compacte pour faire circuler le liquide dans le module TEC et la boucle de l’équipement.
Réservoir de liquide de refroidissement associé à la pompe et au module TEC.
Élément TEC haute performance pour assemblages thermoélectriques personnalisés.
Applications
Pour les fabricants et intégrateurs qui ont besoin de systèmes TEC compacts et fiables à l’intérieur de leurs équipements.
Modules thermoélectriques compacts pour équipements médicaux demandant un refroidissement liquide stable et une interface froide fiable.
Solutions de refroidissement pour systèmes IPL, DPL, OPT, d’épilation laser et de soin esthétique.
Systèmes de refroidissement pour instruments de laboratoire, échantillons et régulation de température localisée.
Solutions OEM de gestion thermique pour électronique, équipements d’inspection et systèmes industriels compacts.
Pourquoi Arkmex
Nous accompagnons les équipes produit avec des assemblages thermoélectriques sur mesure, des adaptations par projet et une coopération OEM/ODM orientée production.
Personnalisation
Notre équipe d’ingénierie adapte l’assemblage selon les besoins thermiques, l’espace disponible, la structure de l’équipement et les exigences de production.
Technologie
Quand le courant traverse un élément TEC, une face absorbe la chaleur et devient la face froide tandis que l’autre la rejette. L’assemblage complet utilise dissipateur et ventilateurs pour évacuer la chaleur côté chaud.
La performance réelle dépend de la configuration TEC, de la dissipation, de la température ambiante, de l’interface froide et des conditions de fonctionnement.
Processus OEM / ODM
À propos d’Arkmex
Arkmex Technology développe des modules TEC, assemblages thermoélectriques personnalisés et solutions de régulation thermique intégrées pour les fabricants d’équipements avancés.
Nos compétences couvrent la configuration de modules TEC, la conception mécanique, l’échange thermique, le contrôle, la validation de procédé et la fiabilité afin de réduire le risque d’intégration OEM/ODM.
Télécharger la présentation de l’entreprise (PDF en anglais)Précision
Fiabilité
Collaboration
Conception
Échantillon
Essais
Production
Centre de ressources
Articles d’ingénierie sur les modules Peltier, la charge thermique, la dissipation côté chaud, la régulation, la condensation et l’intégration OEM.

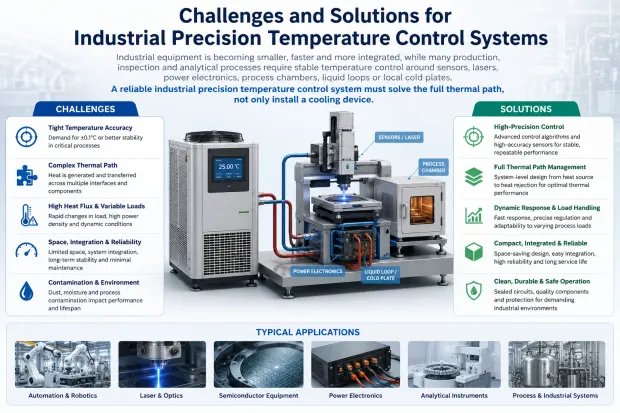

Solutions de contrôle de température industriel avec systèmes TEC, gestion du chemin thermique et intégration OEM personnalisée.
FAQ
Un module thermoélectrique utilise un élément TEC ou Peltier pour transférer la chaleur d’une face à l’autre. Les dissipateurs et ventilateurs évacuent la chaleur côté chaud.
Oui. Capacité, dimensions, ventilateurs, interface froide, dissipation, montage, tension, câbles, connecteurs, contrôleur et boîtier peuvent être définis selon votre équipement.
Les applications courantes comprennent les équipements médicaux, appareils esthétiques, instruments de laboratoire, équipements industriels compacts et régulation thermique localisée.
Oui. Nous proposons évaluation, conception de solution thermique, échantillons, essais et production en série.
La face froide absorbe la chaleur et la face chaude la rejette. Sans évacuation efficace côté chaud, la capacité de refroidissement diminue.
Application, structure de l’équipement, température cible, ambiance, espace, tension, méthode de contrôle, quantité prévue et plans ou images de référence sont utiles.
Oui. Les modules TEC conviennent aux appareils nécessitant une interface froide compacte, un montage personnalisé et une intégration stable.
