热电制冷基础：TEC 与 Peltier 半导体制冷模组如何工作

帕尔帖效应是制冷的核心。当电流通过两种不同导体或半导体组成的接头时，接头处会根据电流方向产生吸热或放热现象。

塞贝克效应可以理解为帕尔帖效应的逆过程。当两种不同导体两端存在温差时，回路中会产生电动势，这是热电偶测温和热电发电的基础。

汤姆逊效应发生在带有温度梯度的单一导体中。实际 TEC 模组应用中，它的影响通常小于帕尔帖效应和塞贝克效应。

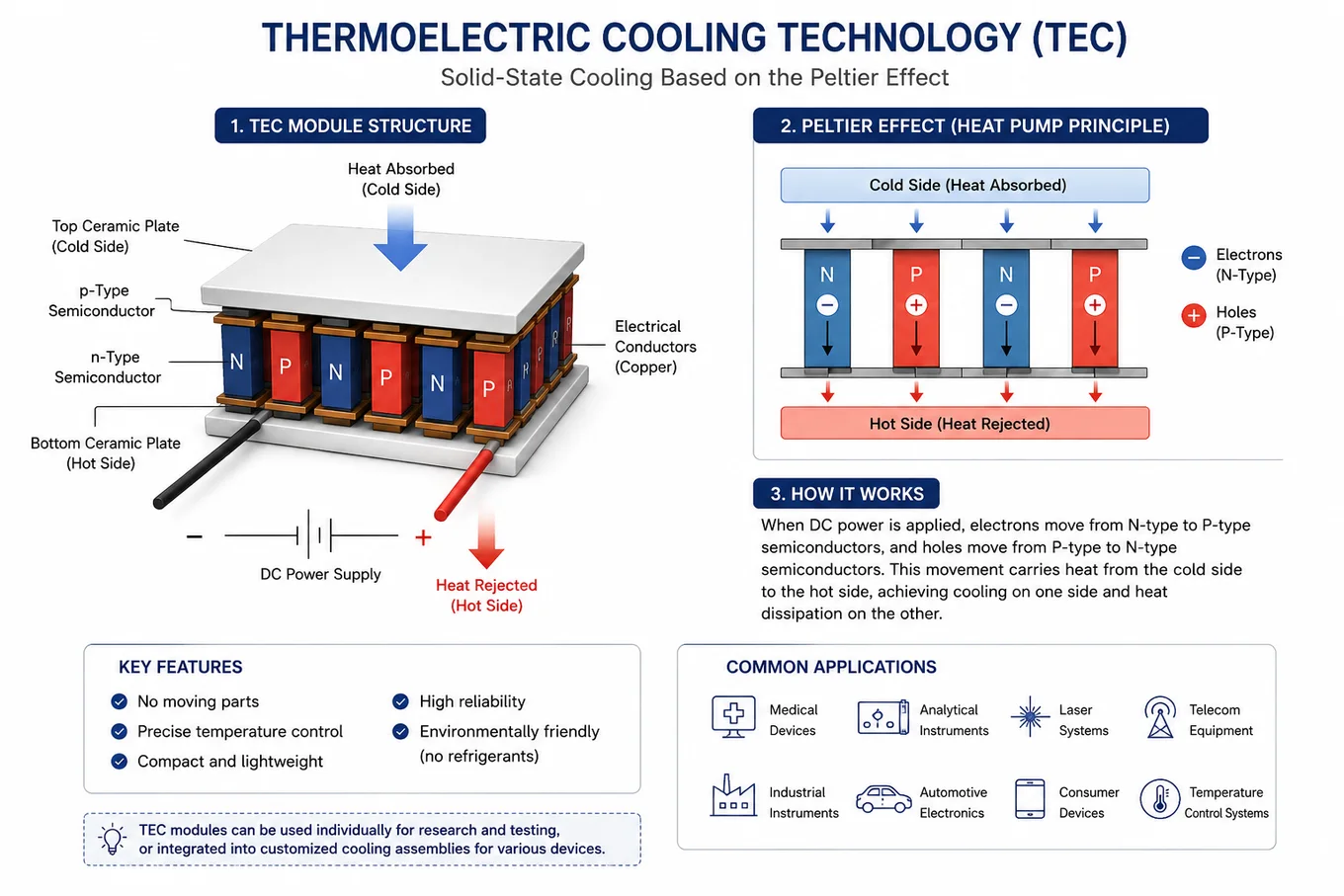

一对 P 型和 N 型半导体电偶臂能产生的温差和制冷量有限。实际应用中，会将多对电偶臂用导电金属片串联，再夹在两层陶瓷基板之间，形成热电堆。

P 型和 N 型半导体在电场作用下搬运热量。常见室温热电制冷材料包括碲化铋。

导电金属片负责串联电偶臂，陶瓷基板负责电气绝缘和导热。完整 TEC 模组的作用，就是把热量从冷端搬运到热端。

ZT 是衡量热电材料性能的重要无量纲参数，公式为：ZT = (S²σT) / κ。

理想热电材料需要同时具备高塞贝克系数、高电导率和低热导率。这样可以提高制冷效率，并减少热量从热端反向传回冷端。

半导体制冷模组体积小、无需制冷剂、响应快，适合精密温控。通过电流调节，在良好系统设计下可实现 ±0.1°C 等级的温度稳定性。

主要限制是大温差和大冷量条件下能效较低，因此不适合作为大空间制冷方案。同时，热端散热设计必须充分，否则冷端性能会明显下降。

典型应用包括医疗设备制冷、医美设备制冷模组、实验室仪器制冷、分析设备制冷、激光与电子散热，以及紧凑型工业制冷系统。

热端散热是 TEC 性能的基础。散热片、风扇、风道、水路循环和机械接口需要作为完整系统一起评估。

建议使用平滑直流电源。较大的电源纹波会增加焦耳热并降低效率。如果使用 PWM 控制，需要考虑滤波和控制器设计。

冷端防凝露、保温、均匀安装压力和冷端接口结构，同样会影响设备级集成的可靠性。
