Cómo diseñar el lado caliente de un sistema de refrigeración termoeléctrica

El TEC bombea calor entre sus caras y su Qc útil depende de Tc y Th reales. Si Th sube, aumenta ΔT y normalmente bajan capacidad y COP. Aumentar corriente eleva Pin y Qh, por lo que puede empeorar un lado caliente ya limitado. Hay que iterar carga, punto eléctrico, Qh y Th y comprobar el equipo completo en el peor caso.

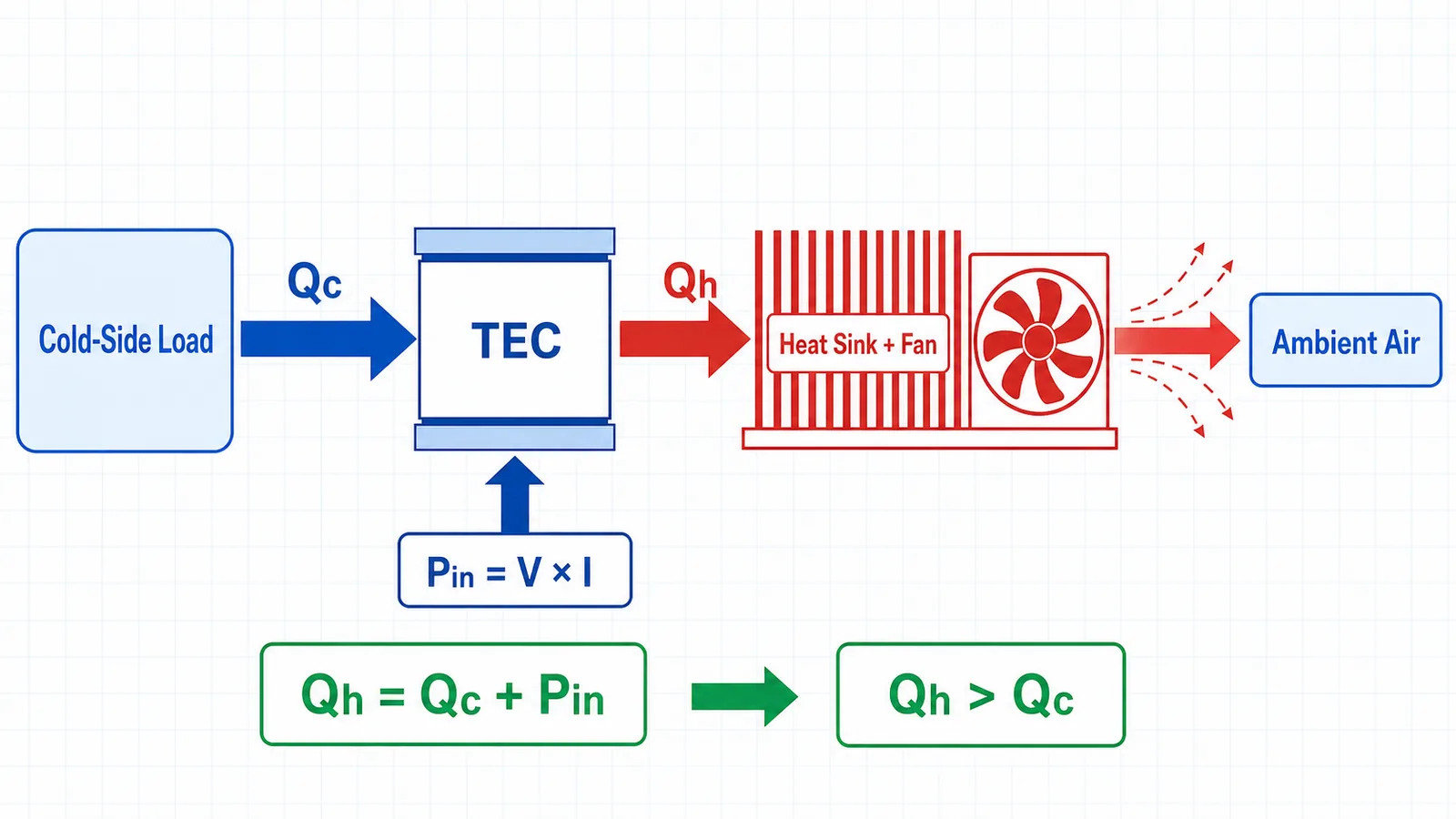

Qc es el calor absorbido de producto, fluido, placa o aire; no es potencia eléctrica. Pin es V × I en el punto real, no la potencia de la fuente ni Imax. Qh es todo el calor que recibe el lado caliente, por eso el intercambiador se dimensiona para Qc + Pin.

Defina la frontera fría e incluya cargas estables, fugas, producto, líquido y pull-down transitorio por separado. Obtenga V e I de datos TEC a Qc, Tc, Th y corriente previstos; Qcmax y ΔTmax son límites distintos y no un punto cargado. Sume Qh de todos los TEC y el calor auxiliar que eleva el aire o refrigerante de entrada.

Th,max procede del punto TEC elegido y Tamb,max es la máxima temperatura real en la entrada del disipador, no necesariamente la sala. El Rθ calculado es un límite inicial, no garantía: debe incluir o presupuestar TIM, contacto, placa, difusión, base, aletas, flujo, recirculación y tolerancias.

Con Qc = 150 W y Pin = 120 W, Qh ≈ 270 W. Si el aire entra a 35°C y Th no debe superar 55°C, el objetivo inicial es 0,074°C/W. Puede exigir gran aire forzado, otro punto de trabajo, rechazo remoto o líquido. La interfaz, presión del ventilador, filtro, rejilla y recirculación consumen parte del margen.

El calor entra por un área pequeña; una base fina puede crear un punto caliente antes de las aletas. Espesor y conductividad mejoran difusión pero añaden masa y coste. Dirección, separación, altura y espesor de aleta deben corresponder al flujo y presión disponibles. En varios TEC verifique densidad, uniformidad de base y presión de montaje, sin aplicar una geometría universal.

El caudal libre se mide casi sin resistencia. En el producto, disipador, filtro, rejilla, curvas y salida reducen el flujo; el punto real cruza las curvas de ventilador y sistema. Revise presión estática, polvo, altitud, tensión, ruido, tolerancias y fallo de ventilador; la redundancia necesita un estado degradado realmente seguro.

La temperatura ambiente efectiva es la del aire de entrada. Separe entrada y escape con barreras, conductos o plénums, evite bypass por fuera de las aletas y considere otros ventiladores. Pruebe con tapas, orientación y holguras finales usando humo y sensores de entrada/salida.

El medio enfriado en el lado de carga y el método de rechazo caliente son conceptos distintos: puede enfriarse líquido en el lado frío y evacuar Qh al aire, o enfriar un sólido y usar líquido en el lado caliente. Aire y líquido se eligen por densidad térmica, espacio, ruido, mantenimiento, fugas, orientación e infraestructura; ninguno es siempre mejor ni libre de mantenimiento.

Las superficies deben ser planas y limpias; el TIM rellena huecos, pero demasiado espesor añade resistencia. La cerámica tolera compresión uniforme, no flexión ni carga puntual. Use una placa rígida y secuencia controlada, evite fuerzas de tubería y valide ciclos y relajación. No existe un par de tornillo universal: depende de fijación, placa, TIM, dimensiones y guía del proveedor.

Una bancada abierta ofrece aire frío y libre que no existe dentro del instrumento. Electrónica, fuentes y láseres calientan la entrada; tapas y paredes restringen la salida. Evalúe clima caliente, altura, polvo, filtro obstruido y orientación, y mida ambiente, entrada, salida, base y Th en estados nuevos y envejecidos.

El control frío normal y la protección caliente son funciones diferentes. Supervise Th y ventilador; en líquido, bomba, flujo, temperatura, presión o fugas. Ante fallo, reduzca corriente, opere degradado o pare de forma segura y detecte sensores abiertos o en corto. Analice calor residual: cortar TEC y ventilador a la vez puede requerir posventilación, circulación e interbloqueo.

Los fallos suelen nacer de una condición omitida, un dato de catálogo fuera de su ensayo o una modificación sin revalidar.

Una revisión OEM necesita objetivos medibles, planos y estados de operación para evaluar juntos TEC, interfaces, intercambiador, control y respuesta a fallos.

Diseñe el lado caliente para Qh = Qc + Pin en el punto real. La resistencia admisible parte de Th y del peor inlet, pero el resultado depende de contacto, difusión, flujo instalado, recirculación, carcasa, ambiente y protecciones. Valide régimen, transitorios, orientación, polvo, filtros y fallos en el equipo terminado.
