Raffreddamento termoelettrico per apparecchiature OEM

Raffreddamento termoelettrico per strumentazione analitica

Nella strumentazione analitica, rivelatori, sensori, ottiche ed elettronica di lettura possono risentire della deriva termica. Un sistema Peltier localizzato stabilizza il punto di misura e si integra con la funzione analitica, il circuito liquido o la struttura del prodotto OEM.

raffreddamento strumentazione analiticastabilizzazione termicatermoregolazioneintegrazione OEM

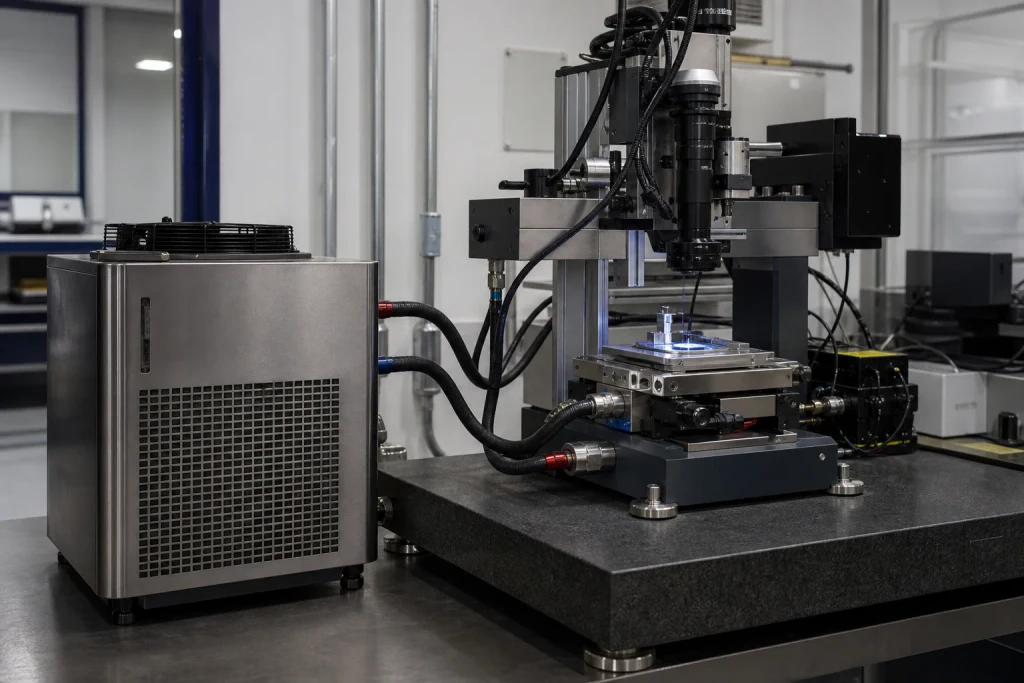

Sistema analitico compatto con raffreddamento termoelettrico per stabilizzazione di sensori e rivelatori
Percorso termico dell’apparecchiatura Sistema analitico compatto con raffreddamento termoelettrico per stabilizzazione di sensori e rivelatori

Requisiti termici

Rischi termici nella strumentazione analitica

Variazioni di temperatura possono modificare segnale del rivelatore, offset elettronico, allineamento ottico e stabilità del riferimento. La zona critica è spesso piccola ma sensibile.

Il raffreddamento termoelettrico locale può stabilizzare il punto di misura senza raffreddare l’intero analizzatore. Percorso termico, flusso, regolazione e condensa devono però essere progettati con il metodo di analisi.

01

Drift del rivelatore

Calore e gradienti possono modificare segnale o punto zero. Il sensore deve rappresentare la temperatura del rivelatore.

02

Ottiche e riferimento

Sorgenti, filtri, specchi e rivelatori possono accoppiarsi termicamente. I ponti termici vanno considerati.

03

Elettronica di lettura

Amplificatori e convertitori possono dissipare vicino al percorso di misura e riscaldare la zona locale.

04

Campione e circuito

Portata, temperatura di ingresso e cicli di processo definiscono il carico e possono richiedere piastra o circuito liquido.

Principio di funzionamento

Come il raffreddamento Peltier stabilizza la funzione analitica

Il modulo rimuove calore dalla zona del rivelatore, del sensore o del riferimento. La piastra fredda trasferisce il calore al TEC, mentre la dissipazione lato caldo gestisce sia il calore utile sia la potenza elettrica.

1

Definire la zona di misura

Stabilire se il target è rivelatore, sensore, ottica, riferimento o liquido.

2

Ridurre il percorso termico

Una piastra o un blocco freddo adeguato riduce la resistenza tra TEC e funzione analitica.

3

Separare il lato caldo

Portare il calore lontano dal percorso di misura per evitare hotspot, aria calda o retroazione sul rivelatore.

4

Chiudere l’anello sul punto rappresentativo

Sensore, filtraggio e controllore devono seguire ciclo, oscillazione ammessa e carico dinamico.

Circuito d’aria e circuito liquido

Interfacce termiche per moduli analitici

Una piastra fredda può estrarre calore direttamente dalla zona del rivelatore. Quando devono essere stabilizzate più zone o un percorso di liquido, un circuito a liquido distribuisce il calore attraverso un’interfaccia definita.

Un circuito ad aria è semplice ma non deve introdurre vibrazioni, particelle o distribuzioni non uniformi che influenzino il segnale. In ottica e analisi, conduzione e irraggiamento devono essere valutati insieme.

La scelta dipende da carico, intervallo di temperatura, tempo di risposta, tenuta, rumore e spazio disponibile.

Dimensionamento termico

Determinare carico e intervallo di regolazione dell’analizzatore

Calcolare il calore generato nella zona controllata e quello trasferito dall’ambiente. Separare carichi stazionari, avviamento, cicli di misura e cambio del campione o del liquido.

Relazione pratica di dimensionamento

Potenza frigorifera richiesta ≈ perdite di rivelatore ed elettronica + calore di processo + conduzione + riserva di regolazione

01

Rivelatore ed elettronica

Considerare la potenza dissipata nella zona di misura e nei componenti vicini.

02

Ottica e struttura

Ponti termici, radiazione e struttura possono portare calore al riferimento o al sensore.

03

Campione e liquido

Cambi di campione, portata e temperatura di ingresso cambiano il carico durante la misura.

04

Dinamica e riserva

Il margine deve sostenere avviamento e transitori senza creare oscillazioni inutili.

Criteri di selezione

Criteri di scelta per la termoregolazione analitica

Parametro di progettoDa confermarePerché è importante
Funzione controllata Quale rivelatore, sensore, ottica o liquido deve restare stabile? Definisce interfaccia fredda e riferimento di misura.
Drift ammesso Quale variazione termica è compatibile con segnale e ripetibilità? Determina precisione, sensore e strategia di regolazione.
Carico e ciclo Quale potenza si presenta in misura, standby e avviamento? Definisce il punto operativo e la riserva del TEC.
Reiezione lato caldo Il calore può essere smaltito ad aria o serve un circuito liquido? Influenza ingombro, rumore e stabilità.
Sensore e controllo Dove misurare e quale dinamica deve avere l’anello? Evita ritardi, overshoot e misura non rappresentativa.
Condensa Quali superfici possono scendere sotto il punto di rugiada? Richiede isolamento e limite di controllo.

Integrazione meccanica

Integrazione della termoregolazione nello strumento analitico

1

Definire l’interfaccia

Collegare il lato freddo alla funzione senza modificare ottica, campione o percorso del segnale.

2

Separare le fonti di calore

Tenere dissipatore, ventola e circuito lato caldo lontani da rivelatore e riferimento.

3

Posizionare il sensore

Scegliere un punto vicino al target e ripetibile nelle unità di produzione.

4

Gestire cablaggio e fluido

Prevedere percorsi, raccordi, isolamento, tenuta e accesso di servizio.

5

Validare con il ciclo reale

Provare stabilità, drift, recupero e condensa nelle condizioni di misura previste.

Regolazione e protezione

Controllo della temperatura e stabilizzazione termica

Punto di controllo

La temperatura regolata deve rappresentare rivelatore o riferimento, non solo la piastra fredda.

Risposta del sensore

Ritardo e filtraggio influenzano stabilità e possono causare sovraelongazione.

PID e anello chiuso

Il PID è una possibilità quando carico, ambiente o ciclo analitico variano.

Allarmi

Prevedere soglie per sensore, surriscaldamento lato caldo, perdita di portata o condensa quando necessari.

Confronto tra tecnologie

Confrontare le soluzioni per la strumentazione analitica

Parametro di progettoAdatto aVantaggi tecniciLimiti importanti
Peltier localizzato Rivelatori, sensori e riferimenti compattiStabilizzazione rapida e integrazione precisaRichiede un percorso termico e una dissipazione lato caldo corretti
Peltier a liquido Più zone o interfaccia remotaDistribuzione termica e flessibilità di collegamentoAggiunge pompa, fluido e requisiti di tenuta
Raffreddamento a compressore Carichi elevati e volumi più grandiMaggiore capacità frigorifera continuaMeno adatto a controllo locale compatto e senza vibrazioni
Raffreddamento passivo Bassi carichi e ambiente stabileSemplice e senza attuatoriNon garantisce termoregolazione attiva

Idoneità applicativa

Quando scegliere il raffreddamento termoelettrico analitico

Applicazioni adatte

  • Strumentazione analitica con rivelatori o sensori sensibili alla deriva.
  • Moduli ottici e sistemi di riferimento con spazio limitato.
  • Analizzatori che richiedono termoregolazione locale e risposta rapida.
  • Sistemi OEM che non possono usare compressore o refrigerante.
  • Apparecchiature con piastra fredda, circuito liquido o interfaccia su misura.

Valutare un’altra soluzione

  • !Sistemi con grandi carichi continui o raffreddamento di volumi estesi.
  • !Applicazioni senza percorso di dissipazione lato caldo.
  • !Progetti in cui il punto di misura non è ancora definito.
  • !Installazioni con condensa non gestita su elettronica o ottica.
  • !Scelte basate solo su Qmax senza validazione del punto operativo.

Manutenzione

Affidabilità e manutenzione della termoregolazione

  1. 01Verificare temperatura di rivelatore, sensore, ambiente e lato caldo.
  2. 02Controllare dissipatori, ventole, pompa, portata e raccordi secondo la configurazione.
  3. 03Registrare drift, tempo di recupero e deviazione dal setpoint.
  4. 04Ispezionare isolamento e superfici fredde per rilevare condensa.
  5. 05Confermare posizione e fissaggio del sensore durante la manutenzione.
  6. 06Verificare allarmi e comportamento nel ciclo analitico reale.

Dati del progetto OEM

Informazioni necessarie per una soluzione analitica OEM

Funzione analitica

Rivelatore, sensore, ottica, riferimento, campione o liquido da stabilizzare.

Prestazione

Temperatura target, drift ammesso, accuratezza e tempo di risposta.

Carico

Perdite, processo, ciclo, ambiente e condizioni di avviamento.

Integrazione

Spazio, interfaccia, sensore, alimentazione, controllo e dissipazione.

Validazione

Punti di misura, metodo analitico, durata, criteri e ambiente di prova.

Domande frequenti

Perché la strumentazione analitica richiede stabilizzazione termica?

Drift del rivelatore, offset, ottica e temperatura del riferimento possono influenzare segnale e ripetibilità. Il controllo deve concentrarsi sul punto che determina la misura.

Un modulo Peltier può raffreddare un rivelatore?

Sì, se interfaccia fredda, carico, sensore e dissipazione lato caldo sono dimensionati per il punto operativo reale.

È meglio usare aria o liquido?

Dipende dalla distanza, dal carico, dall’uniformità e dallo spazio. Il liquido può servire quando occorre portare il freddo a una piastra o a più zone.

Come limitare il drift termico?

Misurare vicino alla funzione analitica, ridurre ponti termici, progettare la dissipazione e validare il sistema durante il ciclo reale.

Quando usare PID?

Quando carico e ambiente variano o la precisione della stabilizzazione richiede una regolazione continua del TEC.

Quali informazioni servono per un progetto OEM?

Funzione, target, drift ammesso, carico, ciclo, spazio, interfaccia, sensore, alimentazione e criteri di validazione.

Serve termoregolazione per una strumentazione analitica?

Condividete punto di misura, temperatura target, carico, spazio, sensore e ciclo analitico. Arkmex può valutare un sistema Peltier o un assemblaggio termoelettrico su misura.
